Serviceseite HK270

Heckler & Koch 270

Auf dieser Seite haben wir für Sie wichtige Informationen und Übersichten zur HK270 zusammengestellt.

Wissenswertes zur Büchse

Bedienungsanleitungen im PDF-Format zum Download

HK270 Bedienungsanleitung (DE)

HK270 Manual (ENG)

Technische Daten

Kaliber.22 LR
FunktionsprinzipRückstoßlader
VerschlussMasse-Verschluss
SicherungSchlagstücksicherung
AbzugDruckpunktabzug
ZuführungMagazin
Magazinkapazität für den Inlandsmarkt2 Patronen
Magazinkapazität für den Export5 und 20 Patronen
Maße
Gesamtlänge970mm
Lauflänge500mm
Gewichte
Waffe ohne Magazin2,5kg

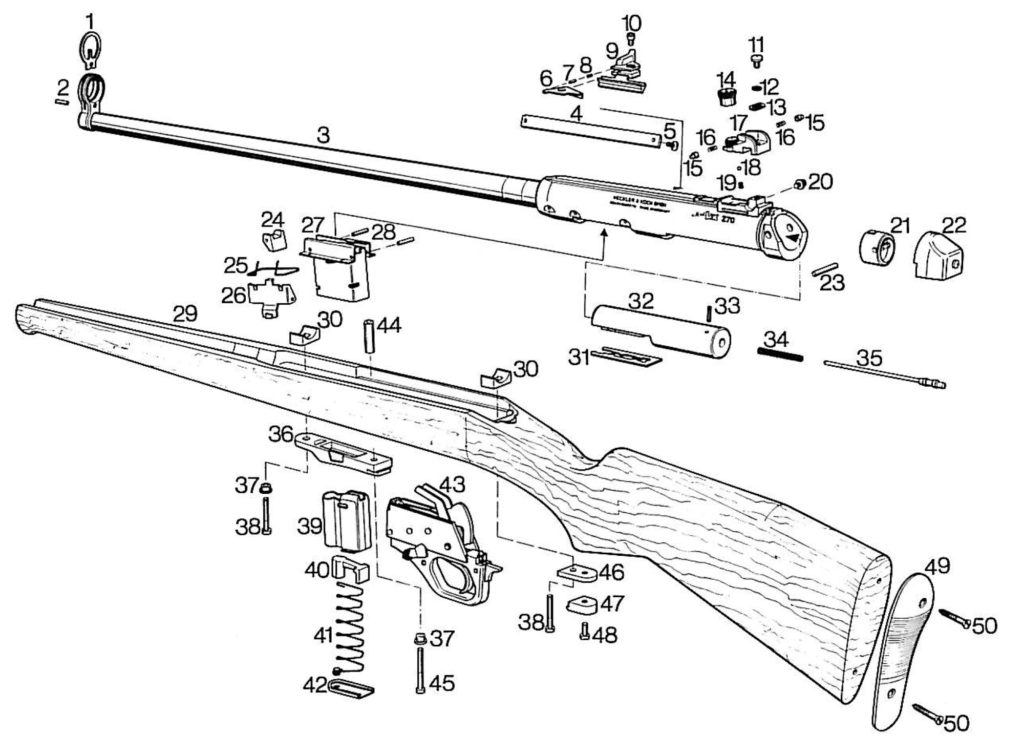

Ersatzteilliste und Explosionszeichnung

ZeichnungBenennungErsatzteil-Nr.
1Korn
Kornhalter204502
2Spannhülse
3Gehäuse mit Rohr
4Leiste
5Senkschraube selbstsichernd
6Rasthebel204260
7Zylinderstift
8Feder für Ladehebel204262
9Ladehebel mit Schieber
10Zylinderschraube204261
11Klemmschraube
12Fächerscheibe
13Einlegeblech zu Visierträger
14Visiertrommel
15Rastbolzen
16Rastbolzenfeder
17Visierträger
18Kugel
19Druckfeder zu Kugelraste
20Stellschraube
21Puffer
22Kappe, vollständig
23Zylinderstift929948
24Rampe204406
25Haltefeder
26Magazinhalter
27Magazinschacht204429
28Spannhülse
29Schaft
ZeichnungBenennungErsatzteil-Nr.
30Einlage, vorn204404
31Auszieher
32Verschlusskopf
33Spannhülse929947
34Schlagbolzenfeder203951
35Schlagbolzen
36Deckplatte204403
37Distanzring
38Zylinderschraube
39Magazinrohr
40Zubringer, 2 Schuss204484
41Zubringerfeder, montiert204444
42Magazinboden
43Abzugkasten, vollst.
44Distanzbuchse
45Zylinderschraube
46Zwischenplatte
47Deckleiste
48Zylinderschraube
49Kolbenkappe
50Linsensenkholzschraube
Ohne Abbildung
51Zubringer, 2 Schuss
52Magazinrohr, 20 Schuss
53Zubringer, 20 Schuss
54Zubringerfeder, 20 Schuss203982
2 Schuss Magazin, vollständig204483
5 Schuss Magazin, vollständig
20 Schuss Magazin, vollständig
Hahn204410
Erkärung:

durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.

farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.



Haftungsausschluss

Die Informationen und Daten dieser Seite wurden sorgfältig recherchiert und stammen im Wesentlichen aus dem offiziellen Handbuch zur vorgestellten Büchse des Herstellers. Trotzdem können alle hier genannten Informationen nur als Anhaltspunkt dienen - im Zweifelsfall zählt der tatsächliche Zustand der vorliegenden Waffe und der fachmännische Rat eines Büchsenmachers. Das vollständige Handbuch kann in der Regel auf unserer Seite heruntergeladen werden.

Falls Daten auf dieser Seite fehlerhaft sein sollten, oder Sie ergänzende Informationen haben, können Sie uns gerne über das Kontaktformular oder direkt per E-Mail kontaktieren.
