Heckler & Koch Selbstladebüchse 7

Die SL7 wurde von Heckler & Koch ursprünglich als Übungswaffe für Reservisten konzipiert und besitzt daher das gleiche Verschlusssystem wie das G3. Aufgrund seiner hohen Verbreitung, erfreut sich das SL7 und die entsprechende Jagdversion HK 770 immer noch großer Beliebtheit auf Schießständen und beim Ansitz.

Wissenswertes zur Büchse

Bedienungsanleitungen im PDF-Format zum Download

HK SL6-SL7 Bedienungsanleitung (DE)

Technische Daten

Kaliber.308 Winchester
FunktionsprinzipRückstoßlader
VerschlussRollenverschluss
FeuerartEinzelfeuer
Abzugsgewicht12N - 16N
Innenprofil des Laufs4-fach Polygon
Visier, mechanischDrehvisier mit 4 Stellungen, V-Kimme (Grobvisier)
Visier, optischdurch HK-Spannmontage 05 und Zielfernrohr
Magazinkapazität für den Inlandsmarkt2 Patronen
Magazinkapazität für den Export3 und 10 Patronen
Maße
Gesamtlänge1010mm
Lauflänge430mm
Visierlinie660mm
Gewichte
Waffe ohne Magazin3,8kg
Magazin für 2 Patronen0,085kg
Magazin für 3 Patronen0,085kg
Magazin für 10 Patronen0,140kg

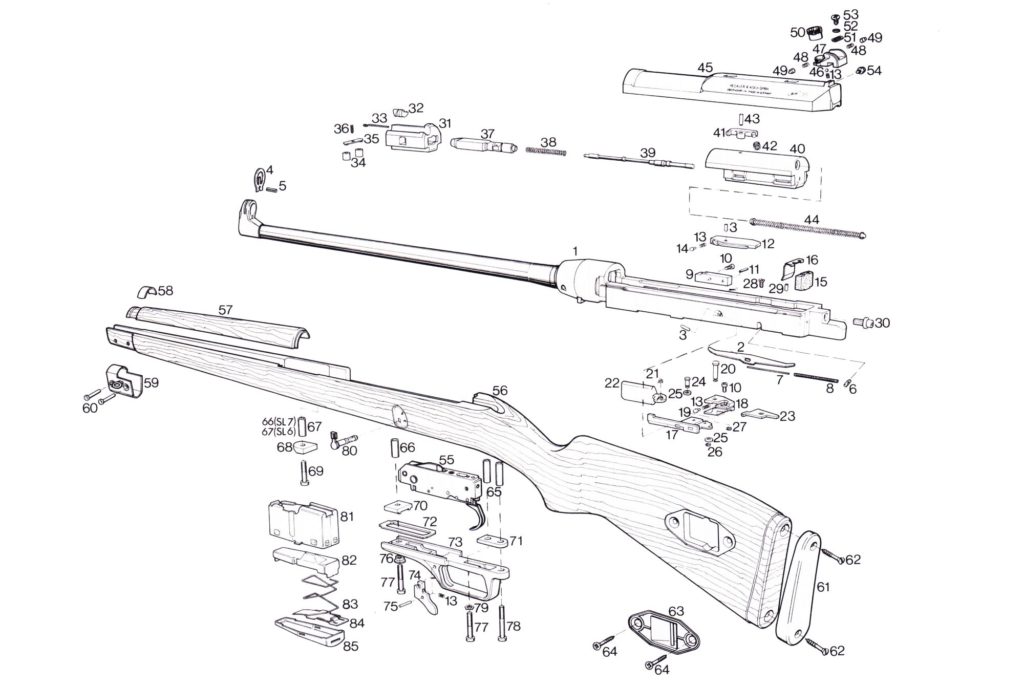

Ersatzteilliste und Explosionszeichnung

ZeichnungBenennungErsatzteil-Nr.
31Verschlusskopf220072
32Auszieher200311
33Auszieherfeder200445
34Verschlussrollen200446
35Halter für Verschlussrolle200449
36Spannhülse200450
37Steuerstück220280
38Schlagbolzenfeder220064
39Schlagbolzen220121
40Verschlussträger220124
41Sperrhebel200315
42Druckfeder für Sperrhebel200453
43Zylinderstift200454
44Schließfeder220129
45Oberteil220328
46Kugel DIN 5401 - 3 mm929897
47Visierträger200375
48Druckfeder200382
49Rastbolzen200381
50Visiertrommel224959
51Einlegeblech200371
52Fächerscheibe DIN 6798 A 5,3922617
53Klemmschraube200372
54Stellschraube200384
55Abzugkasten, vollständig220314
56Schaft220352
57Handschutz220357
58Federring220329
59Haltering220355
60Haltebolzen200459
ZeichnungBenennungErsatzteil-Nr.
61Kolbenkappe220334
62Holzschraube DIN 95 - 5x25 St.928760
63Halter für Trageriemen200811
64Holzschraube DIN 7995 - 6x35 St.928761
65Buchse, lang220289
66Buchse, mittel220288
67Buchse, kurz220290
68Deckleiste220013
69Zylinderschraube M6x25929917
70Haltestück220014
71Zwischenplatte220012
72Riegel220015
73Abzugbügel220057
74Magazinhalter220058
75Zylinderstift DIN 7 - 3m 6x16929903
76Distanzring220306
77Zylinderschraube M6x30929915
78Zylinderschraube M6x40929914
79Zahnscheibe DIN 6797 - A 6,4971738
80Sicherung220307

ZeichnungBenennungErsatzteil-Nr.
Magazin, vollständig (2 Schuss) bestehend aus220162
81Magazingehäuse220152
82Zubringer220168
83Zubringerfeder220167
84Sicherungsblech220287
85Magazinboden220153
Magazin, vollständig (3 Schuss) bestehend aus220151
Magazingehäuse220152
Zubringer220166
Zubringerfeder220183
Sicherungsblech220287
Magazinboden220153
Magazin, vollständig (10 Schuss) bestehend aus220181
Magazingehäuse220182
Zubringer220166
Zubringerfeder220183
Sicherungsblech220287
Magazinboden220153
Erkärung: durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden. farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.
