Serviceseite HK MR308

Heckler & Koch MR308

Wissenswertes zur MR308

Bedienungsanleitungen im PDF-Format zum Download

Heckler & Koch MR308 A1 Bedienungsanleitung (DE)

Heckler & Koch MR308 A3 Bedienungsanleitung (DE)

Heckler & Koch MR308 A3 Instruction Manual (EN)

Auf dieser Seite finden Sie umfangreiche Teilelisten, Explosionszeichnungen und weitere Informationen zur Heckler & Koch MR308, der zivilen Sportversion der HK417. Von der HK MR308 gibt es diverse Versionen, die sich in Größe und Details unterscheiden. Grundsätzlich überschneiden sich die meisten Ersatzteile über alle Modelle, sodass Sie sich an den hier zur Verfügung gestellten Listen orientieren können. Bitte prüfen Sie dennoch, ob das hier angegebene Ersatzteil mit dem Teil in der vorliegenden Waffe übereinstimmt.

Alle Angaben dieser Seite beziehen sich grundsätzlich auf die Version MR308 A3.

Navigation

9

Baugruppen, Ersatzteillisten und Explosionszeichnung

9

Magazinübersicht

9

Reinigungsgerät

9

Zubehör-Programm

Technische Daten

MR308 A3 16,5"MR308 A3 20"MR308 A3 28
Kaliber.308 Win.
Funktionsprinziphalbautomatischer Gasdrucklader
Verschlusssystemverriegelter Drehkopfverschluss
PatronenzuführungMagazin, siehe Magazinübersicht
Hülsenauswurfrechts
FeuerartEinzelfeuer
Abzugskraftca. 25 N
Lauf4-fach Zug / Feldprofil mit Rechtsdrall
Abmessungen
Länge, max.985 mm1072 mm992 mm
Länge, min.905 mm992 mm925 mm
Breite78 mm78 mm78 mm
Höhe197 mm197 mm197 mm
Rohrlänge421 mm508 mm421 mm
Visierabstand435 mm505 mm514 mm
Gewichte
Waffe ohne Magazinca. 4370 gca. 4465 gca. 5090 g
Magazin, 10 Patronen (leer)ca. 110 g
Magazin, 10 Patronen (gefüllt)ca. 360 g

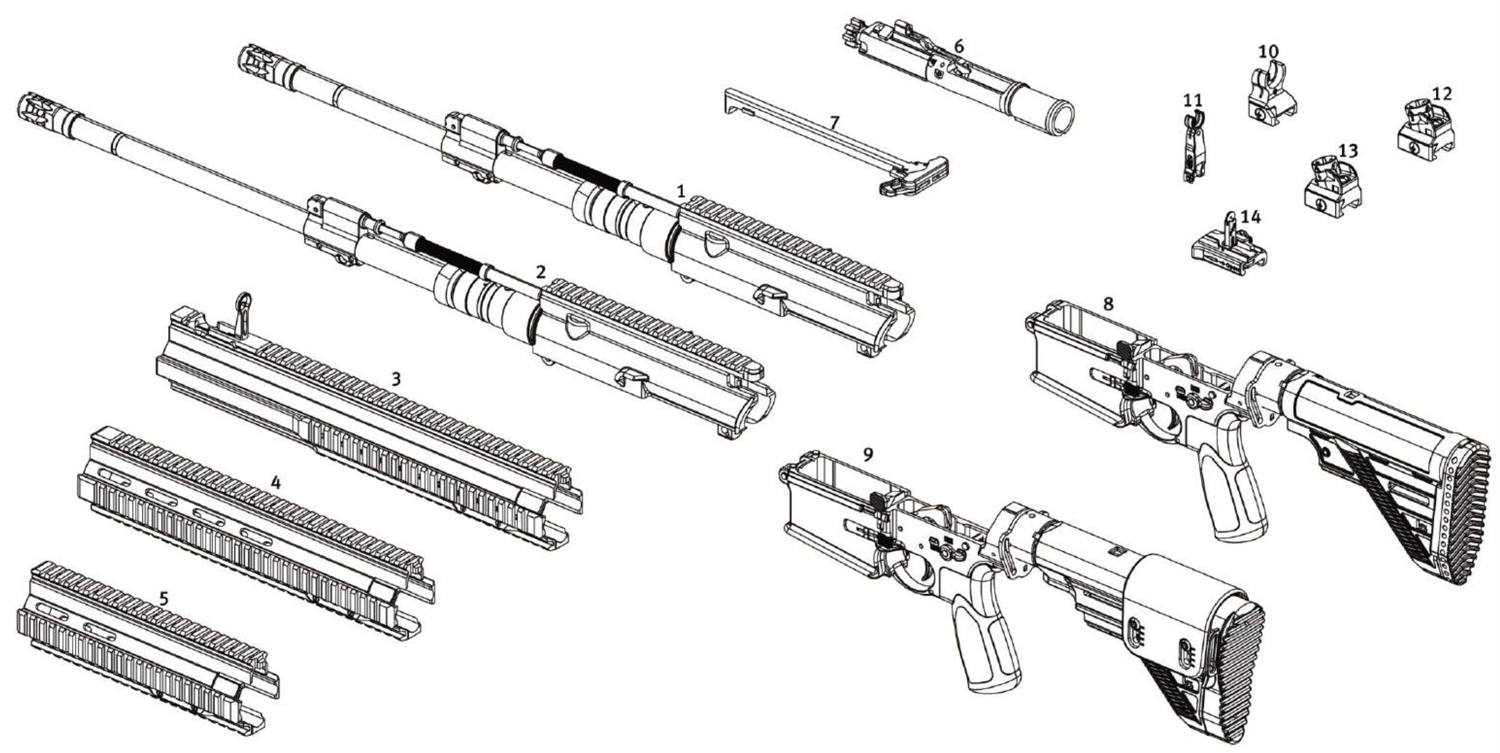

Baugruppen, Ersatzteillisten und Explosionszeichnung

Baugruppen

Serviceseite HK MR308
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000		passend für Variante MR308 A3
Baugruppe A. Gehäuseoberteil
1Gehäuseoberteil 16,5", vollst.23767823762016,5‘‘28
2Gehäuseoberteil 20", vollst.23768923768620"
Baugruppe B. Handschutz
3Handschutz mit Korn, vollst.23758323758528
4Handschutz lang, vollst. 23780723768720"
5Handschutz kurz, vollst. 23767623761816,5‘‘
Baugruppe C. Verschluss
6Verschluss, vollst.23659116,5‘‘20"28
Baugruppe D. Durchladehebel
7Durchladehebel, vollst.22749123663216,5‘‘20"28
Baugruppe E. Gehäuseunterteil
8Gehäuseunterteil, vollst.23768123761916,5‘‘20"
9Gehäuseunterteil mit verstellbarer Schulterstütze, vollst.23787423787528
Baugruppe F. Visierung
10Korn, vollst.23321020"
11Klappkorn, vollst.20362216,5‘‘
12Visier 16,5‘‘, vollst.22763516,5‘‘
13Visier 20‘‘, vollst.22766320"
14Klappvisier, vollst.22765723661228

A. Gehäuseoberteil

Serviceseite HK MR308
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Gehäuseoberteil 16,5‘‘, vollst. (Pos. 1 und 3 - 17)237678237620
1Gehäuseoberteil 16,5‘‘, montiert
Gehäuseoberteil 20‘‘, vollst. (Pos. 2 und 3 - 17)237689237686
2Gehäuseoberteil 20‘‘, montiert
3Mündungsfeuerdämpfer237016
4Gaskolben, vollst.205381
5Antriebsstange, vollst.203648
6Achse für Deckel233787
7Deckel für Auswurffenster, vollst.233808236504
8Spannstift928807
9Schenkelfeder235012
10Blattfeder237357
11Spannstift für Schließhilfe979313
12Druckfeder für Schließhilfe203635
Schließhilfe, vollst. (Pos. 13 - 17)203599
13Druckbolzen für Schließhilfe203637
14Druckfeder für Druckbolzen203636
15Raststück für Schließhilfe203601
16Spannstift für Raststück979293
17Drücker, vollst.203600

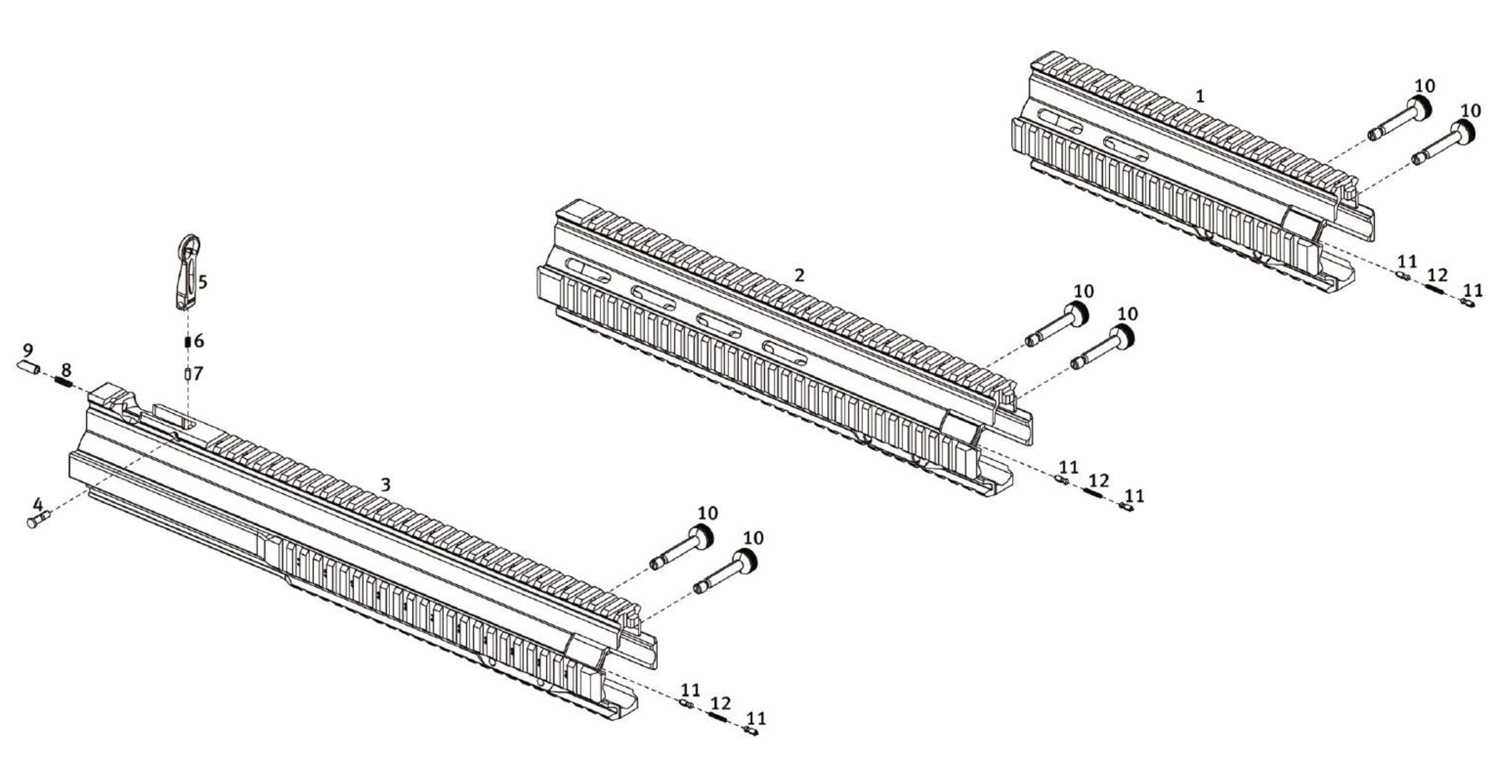

B. Handschutz

Serviceseite HK MR308
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Handschutz kurz, vollst. (Pos. 1 und 10 - 12)237676237618
1Handschutz kurz237677237656
Handschutz lang, vollst. (Pos. 2 und 10 - 12)237807237687
2Handschutz lang237808237688
Handschutz mit Korn, vollst. (Pos. 3 - 9 und 10 - 12)237583237585
3Handschutz237584237586
4Achse für Korn227647
5Korn, vollst.236621
6Druckfeder für Rastbolzen202711
7Rastbolzen227645
8Druckfeder für Arretierungsbolzen202968
9Arretierungsbolzen227640
10Halteschraube für Handschutz (2x)236203
11Rillenbolzen (2x)233802
12Druckfeder233087

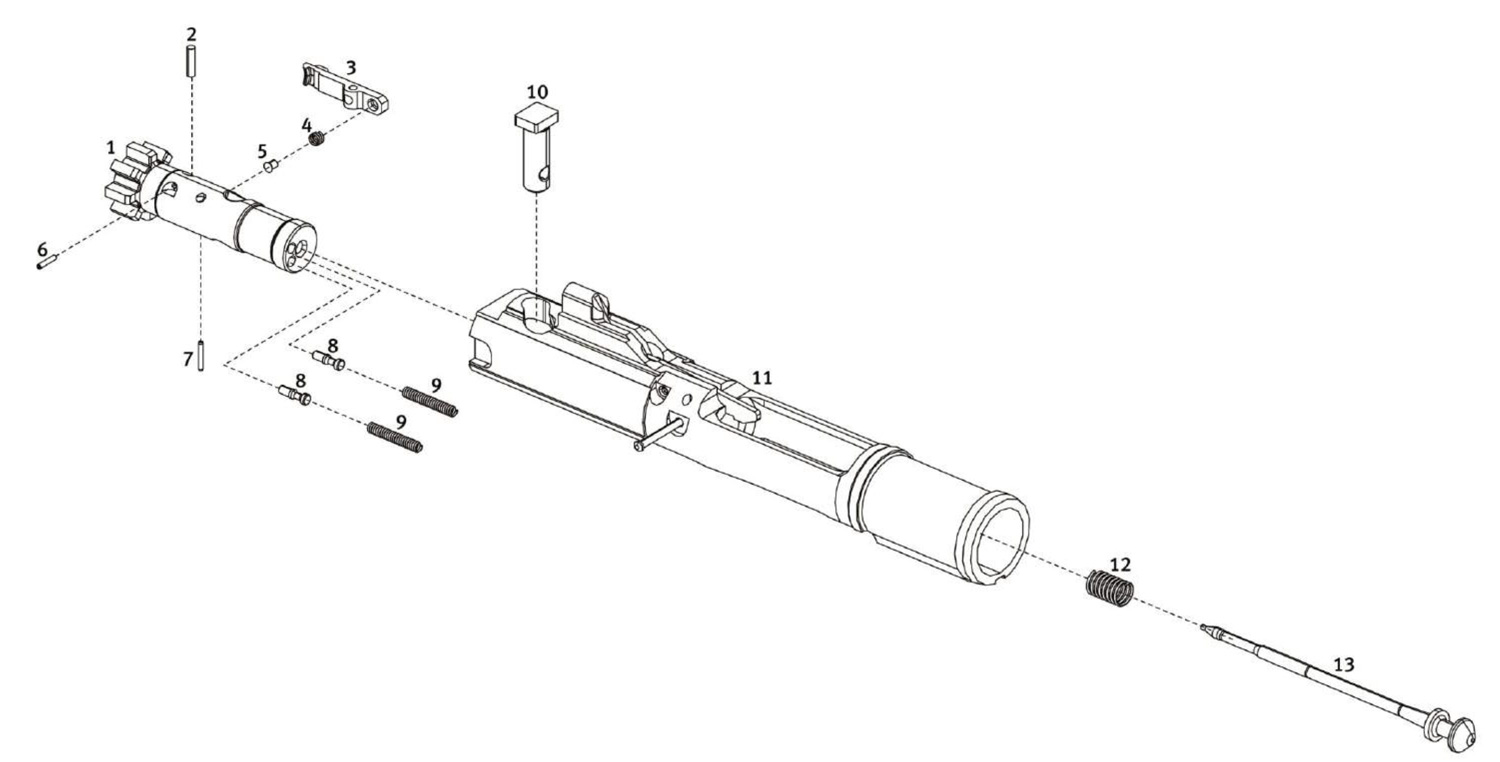

C. Verschluss

Serviceseite HK MR308
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Verschluss, vollst. (Pos. 1 - 13)236591
Verschlusskopf, vollst. (Pos. 1 - 9)236592
1Verschlusskopf
2Achse für Auszieher233790
3Auszieher233764
4Druckfeder für Auszieher205407
5Gummibolzen207779
6Spannstift971919
7Spannstift984199
8Ausstoßer (2x)205408
9Druckfeder für Ausstoßer (2x)209531
10Steuerbolzen233759
11Verschlussträger, montiert236297
12Druckfeder für Schlagbolzen233674
13Schlagbolzen235654

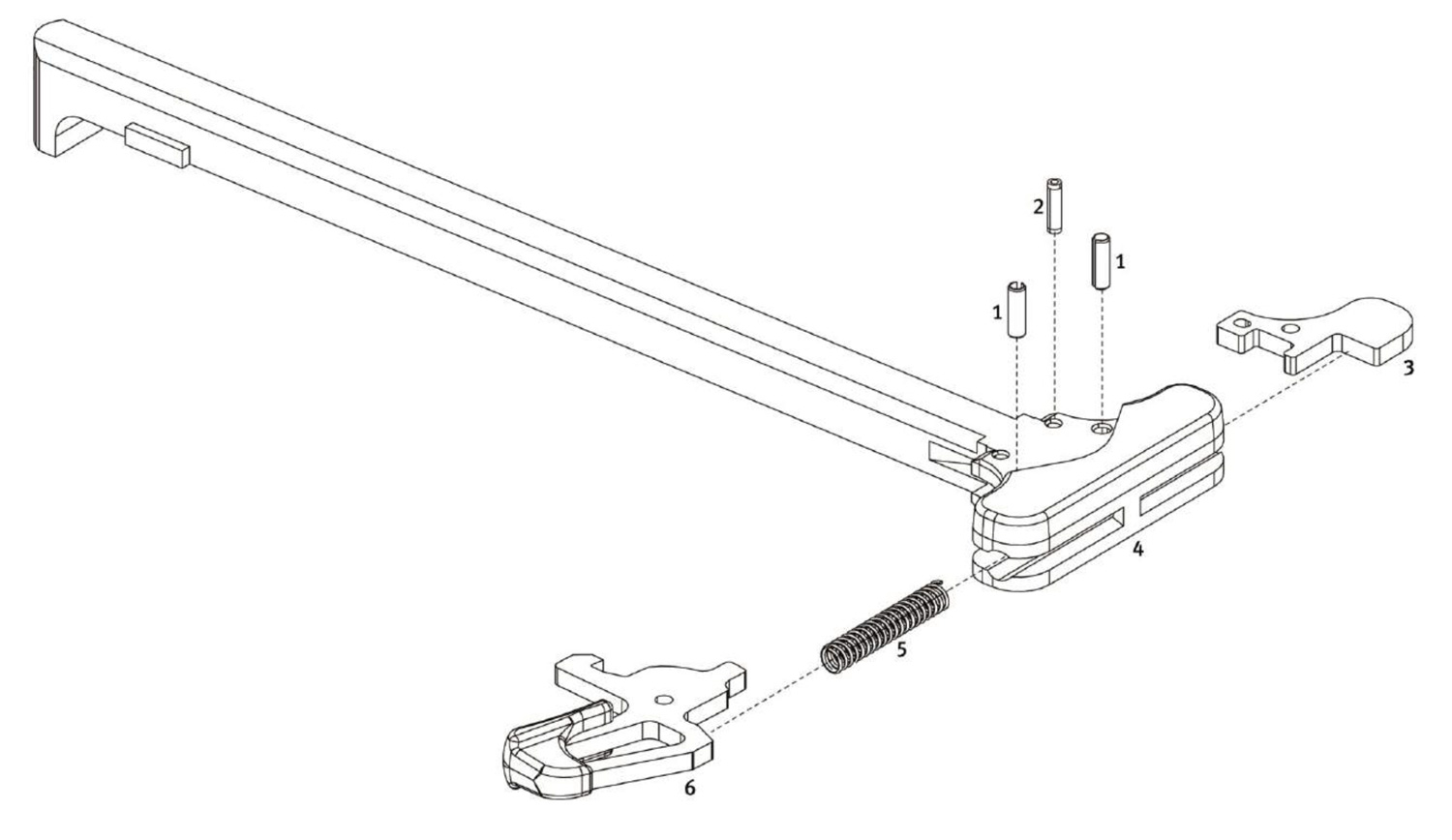

D. Durchladehebel

Serviceseite HK MR308
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Durchladehebel, vollst. (Pos. 1 - 6)227491236632
1Spannstift (2x)984198
2Spannstift für Platte928390
3Platte227613
4Durchladehebel233779236633
5Druckfeder für Klinke227638
6Klinke, vollst.236347

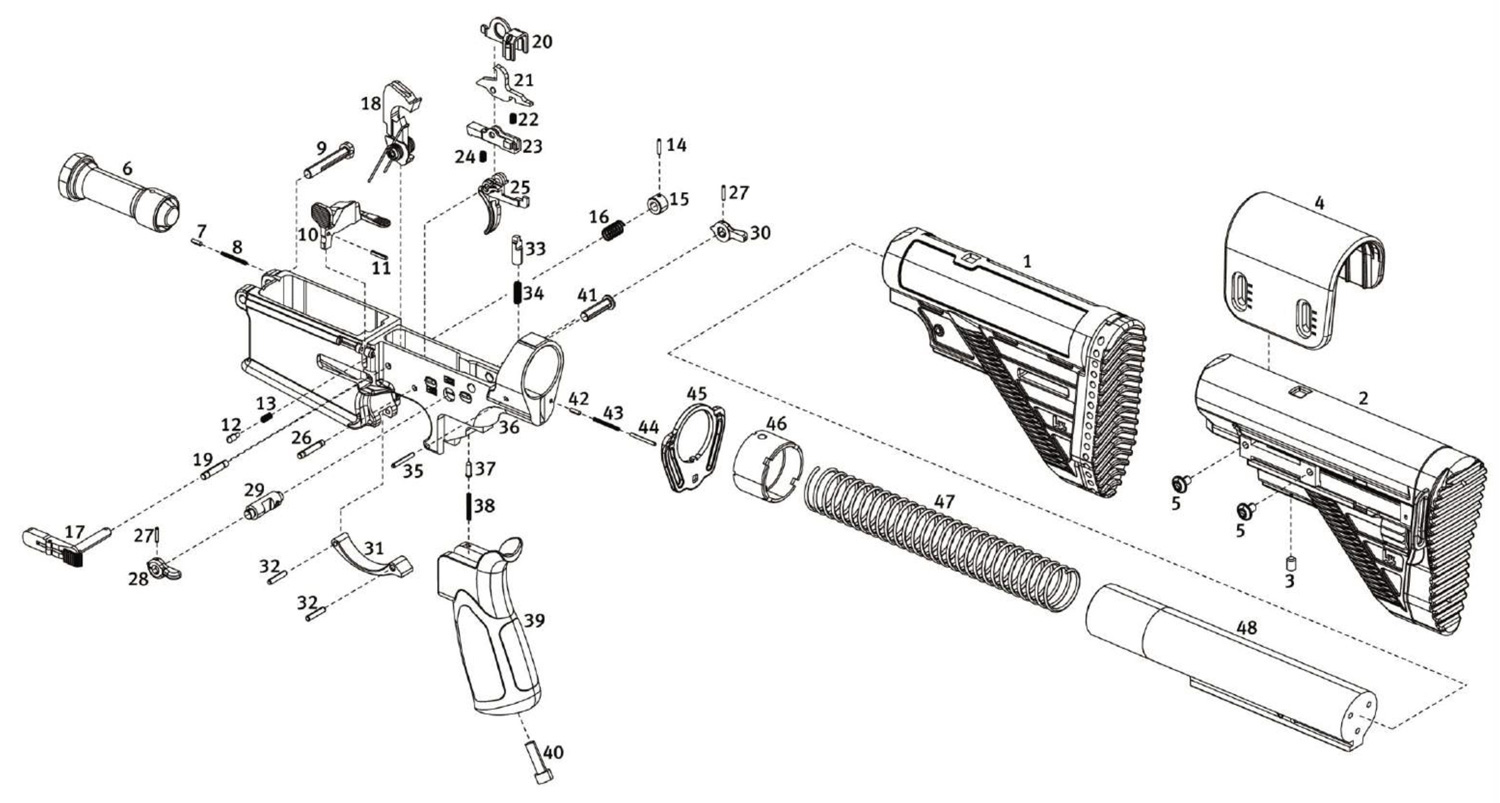

E. Gehäuseunterteil

Serviceseite HK MR308
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Gehäuseunterteil, vollst. (Pos. 1 und 6 - 48)237681237619
1Schulterstütze, vollst.237550237346
Gehäuseunterteil, vollst. (Pos. 2 - 5 und 6 - 48)237874237875
Schulterstütze, vollst. (Pos. 2 - 5)237538236623
2Schulterstütze, mont. (Pos. 2 - 3)237541236634
3Gewindestift967662
4Wangenanlage237542236635
5Schraube (2x)973453
6Puffer, vollst.233777
Gehäuseunterteil, mont. (Pos. 7 - 40)237682237654
7Raststift für Haltebolzen233115
8Druckfeder für Raststift233116
9Haltebolzen233794
10Verschlussfanghebel237407
[A1] Verschlussfanghebel233785
11Spannstift für Verschlussfanghebel979292
12Druckstift233131
13Druckfeder für Druckstift233132
14Spannstift für Drücker928077
15Drücker für Magazinhalter233793
16Druckfeder für Drücker233716
17Magazinhalter237410
17[A1] Magazinhalter227689
18Hahn, vollst.227693
19Achse für Hahn235346
20Brücke203593
21Unterbrecher227695
22Druckfeder233149
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
23Abzugsstollen235731
24Druckfeder235000
25Abzug235732
26Achse für Abzug227886
27Spannstift für Sicherungshebel (2x)975415
28Sicherungshebel, links236211236503
29Sicherungswalze236274
30Sicherungshebel, rechts236212236502
31Abzugsbügel237387237354
32Spannstift für Abzugsbügel (2x)979294
33Haltebolzen für Puffer233120
34Druckfeder für Haltebolzen233121
35Spannstift für Haltebolzen986544
36Gehäuseunterteil237683237655
37Raststift236687
38Druckfeder für Raststift233136
39Griff V2227610236501
40Zylinderkopfschraube979522
41Haltebolzen, vollst.233117
42Raststift für Haltebolzen233115
43Druckfeder für Raststift233116
44Zylinderstift für Raststift978316
44[A1] Zylinderstift für Raststift967374
45Platte mit Schlitzösen227383
Platte mit Schlitzösen und Ösenbolzen235934
46Mutter für Verlängerung236544
46[A1] Mutter für Verlängerung233769
47Schließfeder233760
48Verlängerung, vollst.237539237400

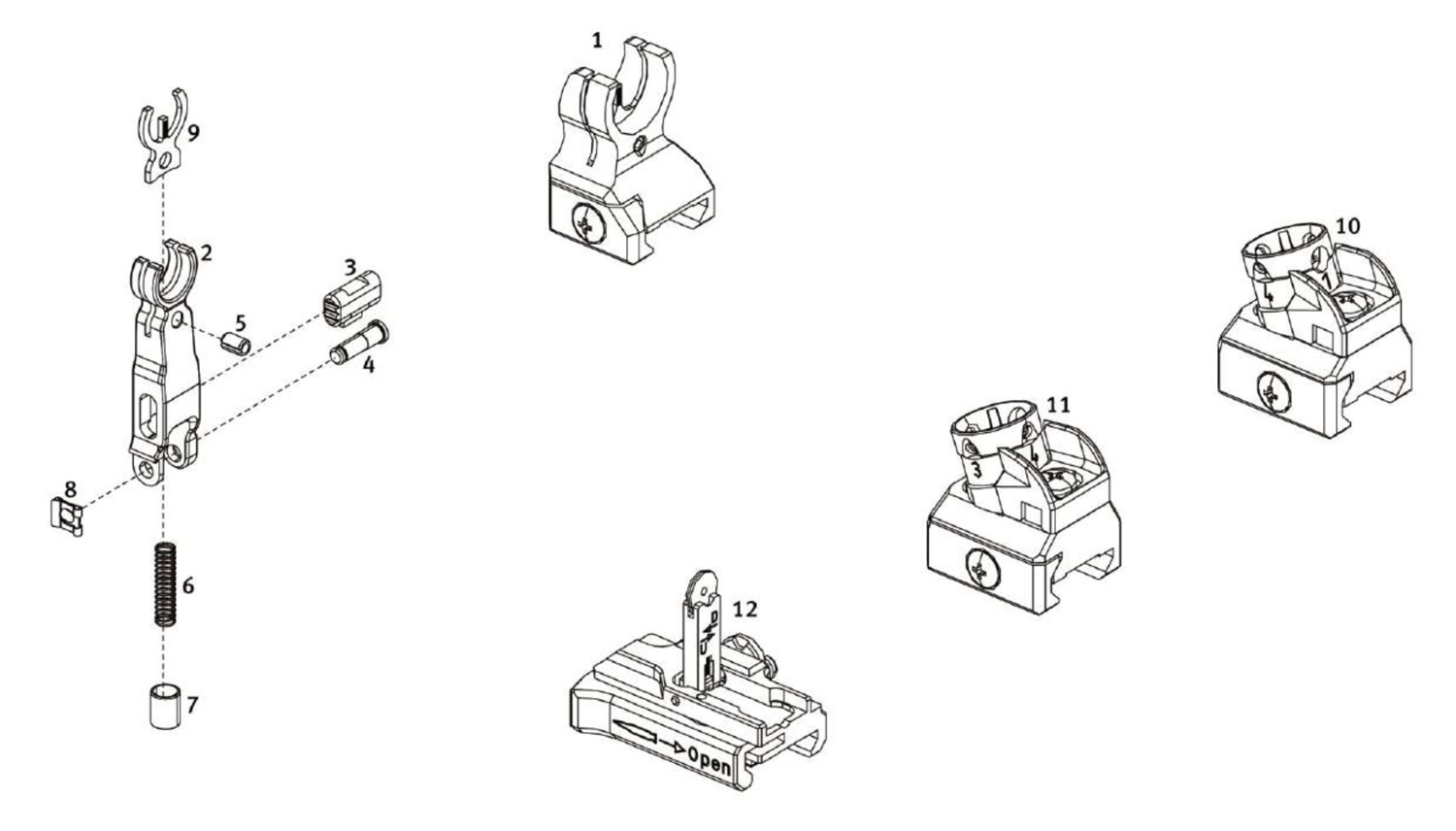

F. Visierung

Serviceseite HK MR308
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
1Korn, vollst.233210
Klappkorn, vollst. (Pos. 2 - 9)203622
2Kornhalter203623
3Arretierung für Korn235319
4Achse für Korn203642
5Spannstift979397
6Druckfeder203588
7Hülse für Druckfeder203625
8SL-Sicherung986551
9Korn203620
10Visier 16,5", vollst.227635
11Visier 20", vollst.227663
12Klappvisier, vollst.227657236612
