Heckler & Koch 630
Auf dieser Seite haben wir für Sie wichtige Informationen und Übersichten zum HK630 zusammengestellt.
Wissenswertes zur Büchse
Bedienungsanleitungen im PDF-Format zum Download
Technische Daten
| Kaliber | .223 Remington |
| Funktionsprinzip | Rückstoßlader |
| Verschluss | Beweglich abgestützter Rollenverschluss |
| Zuführung | Magazin |
| Magazinkapazität für den Inlandsmarkt | 2 Patronen |
| Magazinkapazität für den Export | 4 und 10 Patronen |
| Maße | |
| Gesamtlänge | 1070mm |
| Lauflänge | 450mm |
| Gewichte | |
| Waffe ohne Magazin | 3,2kg |

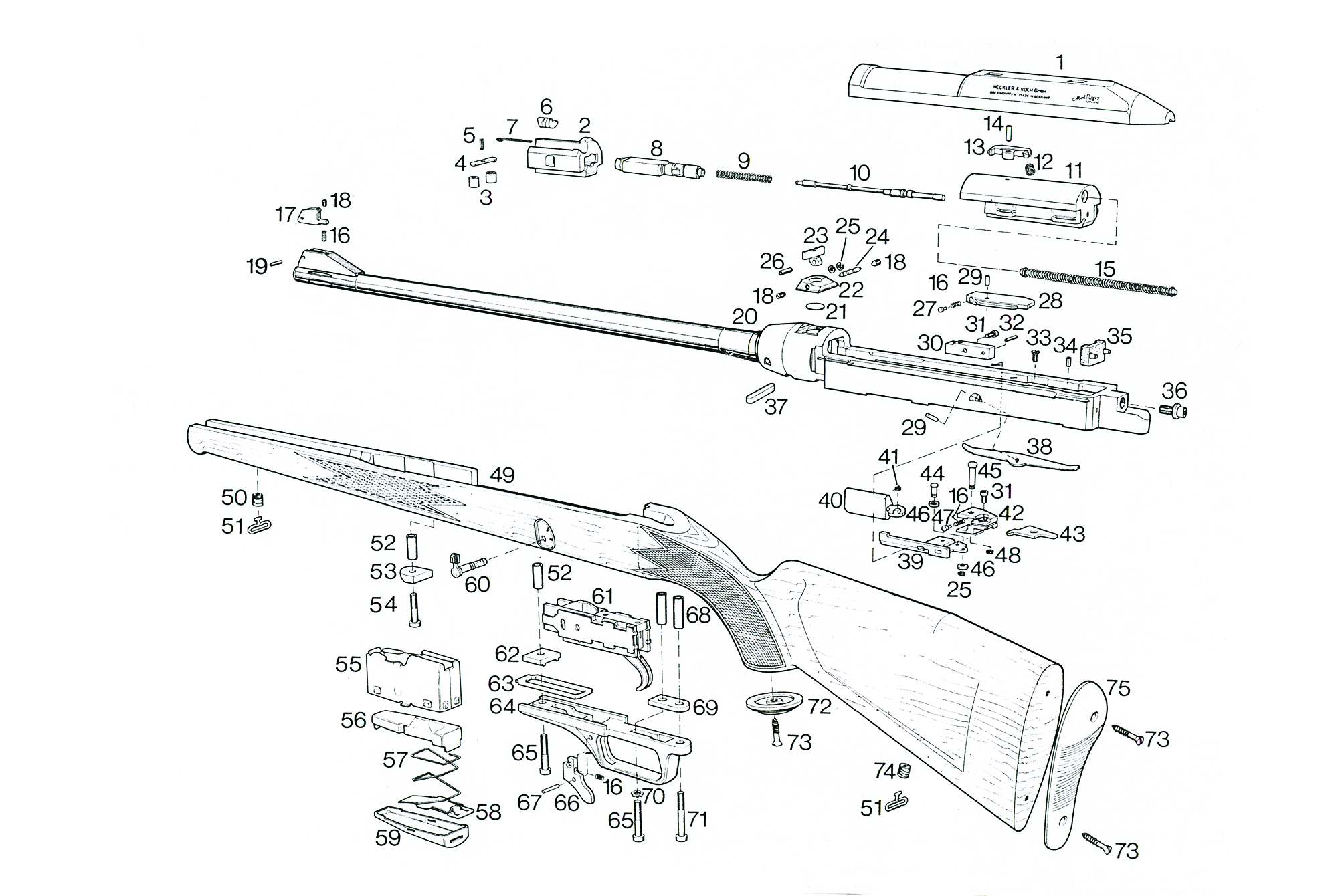

Ersatzteilliste und Explosionszeichnung
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 2 | Verschlusskopf | 220072 |
| 3 | Verschlussrollen | 200446 |
| 4 | Halter für Verschlussrollen | 200449 |
| 5 | Spannhülse | 200450 |
| 6 | Auszieher | 200311 |
| 7 | Auszieherfeder | 200445 |
| 9 | Schlagbolzenfeder | 220064 |
| 13 | Sperrhebel (alte Nr: 200315) | 225440 |
| 14 | Zylinderstift | 200454 |
| 15 | Schließfeder, montiert | 220074 |
| 16 | Druckfeder | 205551 |
| 17 | Korn | 204498 |
| 18 | Gewindestift | 220219 |
| 19 | Spannhülse | 928574 |
| 20 | Gehäuse mit Rohr | 220020 |
| Gehäuse | 220023 | |
| Rohr | 220021 (450 mm) | |
| Kornhalter | 220372 | |
| Feuerdämpfer | 220228 | |
| 21 | Blattfeder | 220417 |
| 22 | Visierfuß | 220003 |
| 23 | Visier | 220375 |
| 24 | Visierachse | 220005 |
| 25 | Sicherrungsscheibe | 929181 |
| 26 | Spannhülse | 985102 (alt: 925001) |
| 27 | Druckbolzen | 220237 |
| 28 | Stützhebel | 220238 |
| 29 | Zylinderstift | 220226 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 30 | Rampe | 220298 |
| 31 | Zylinderschraube | 220142 |
| 32 | Spannstift | 928075 |
| 33 | Linsensenkschraube | 220220 |
| 34 | Spannhülse | 929902 |
| 35 | Pufferplatte | 220418 |
| 37 | Passfeder | 929905 |
| Federführung | 220371 | |
| Federlager | 220370 | |
| Feder für Ausstoßer | 220378 | |
| 41 | Schenkelfeder | 220147 |
| 42 | Lagerplatte | 220143 |
| 43 | Rasthebel | 204260 |
| 44 | Achse für Stützrolle | 220141 |
| 45 | Achse für Ladehebel | 220148 |
| 46 | Stützrolle | 220133 |
| 47 | Anschlagbolzen | 220145 |
| 48 | Sicherrungsscheibe | 922728 |
| 49 | Schaft vollständig | 220394 |
| 50 | Gewindebuchse, vorn | 983164 (alt: 220313) |
| 51 | Riemenbügel | 928719 |
| 53 | Deckleiste | 220013 |
| 54 | Zylinderschraube | 929917 |
| 56 | Zubringer (2-Schuss) | 220177 |
| 59 | Magazinboden | 220087 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 60 | Sicherung | 220307 |
| 62 | Haltestück | 220014 |
| 63 | Riegel | 220015 |
| 65 | Zylinderschraube M6x30 | 929915 |
| 68 | lange Buchse | 220289 |
| Gewindebuchse | 220292 | |
| 69 | Zwischenplatte | 220012 |
| 70 | Zahnscheibe | 971738 |
| 71 | Zylinderschraube | 929914 |
| 73 | Linsensenkschraube | 5 x 25 mm |
| 74 | Gewindebuchse | 983164 (alt: 220313) |
| 75 | Kolbenkappe | 204265 |
| Gummikappe | 220304 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| Verschluss vollständig | 220056 | |
| Verschlusskopf vollständig | 220071 |
Erkärung:
durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.
farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.
Haftungsausschluss
Die Informationen und Daten dieser Seite wurden sorgfältig recherchiert und stammen im Wesentlichen aus dem offiziellen Handbuch zur vorgestellten Büchse des Herstellers. Trotzdem können alle hier genannten Informationen nur als Anhaltspunkt dienen - im Zweifelsfall zählt der tatsächliche Zustand der vorliegenden Waffe und der fachmännische Rat eines Büchsenmachers. Das vollständige Handbuch kann in der Regel auf unserer Seite heruntergeladen werden.
Falls Daten auf dieser Seite fehlerhaft sein sollten, oder Sie ergänzende Informationen haben, können Sie uns gerne über das Kontaktformular oder direkt per E-Mail kontaktieren.
