Serviceseite HK SLB 2000 LIGHT

Heckler & Koch SLB2000 LIGHT

Wissenswertes zur Büchse

Bedienungsanleitungen im PDF-Format zum Download

Heckler & Koch SLB 2000 Bedienungsanleitung (DE)

Überschneidung von Ersatzteilen der SR1, SLB 2000+ und SLB 2000

Ein großer Teil der Ersatzteile überschneiden sich bei den genannten Modellen. So kann es sein, dass ein Ersatzteil von Haenel oder Merkel oder Heckler & Koch geliefert wird, obwohl die vorliegende Büchse von einem der beiden anderen Hersteller angeboten wird.

Zur Erklärung:
Das Design und die Produktion der ursprünglichen Heckler & Koch SLB 2000 wurde von Haenel übernommen, leicht modifiziert und als SLB 2000+ auf den Markt gebracht. Zugleich hat die Merkel SR1 ein sehr ähnliches Design, wobei auch hier viele vorhandene Bauteile der SLB 2000(+) übernommen wurden. Die Ersatzteilversorgung liegt jetzt ebenfalls (größtenteils) bei Haenel und Merkel, sodass auf der Produktseite möglicherweise ein anderer Hersteller angegeben ist, als der Ihrer Büchse. Trotzdem handelt es sich bei allen angebotenen Ersatzteilen um originale Ersatzteile.

Technische Daten

SLB 2000 K LightSLB 2000 K Light Magnum
Kaliber.308 Win.
.30-06 Spring.
9,3x62		.300 Win. Mag.
LaufFreischwingender, kaltgehämmerter Lauf aus Spezialstahl; Züge und Felder
FunktionsprinzipHalbautomatisches Gasdruck-Selbstlade-System
VerschlussDrehkopfverschluss
Maße
Gesamtlänge1050 mm1060 mm
Lauflänge500 mm510 mm
Gewichte
Gesamtgewicht ohne Magazin3,3 kg3,4 kg
Visier, mechanischOffene Visierung bzw. Drückjagdschiene
Visier, optischWeaverschiene
Magazinkapazität2 Patronen,
5 Patronen,
10 Patronen		2 Patronen,
4 Patronen,
7 Patronen

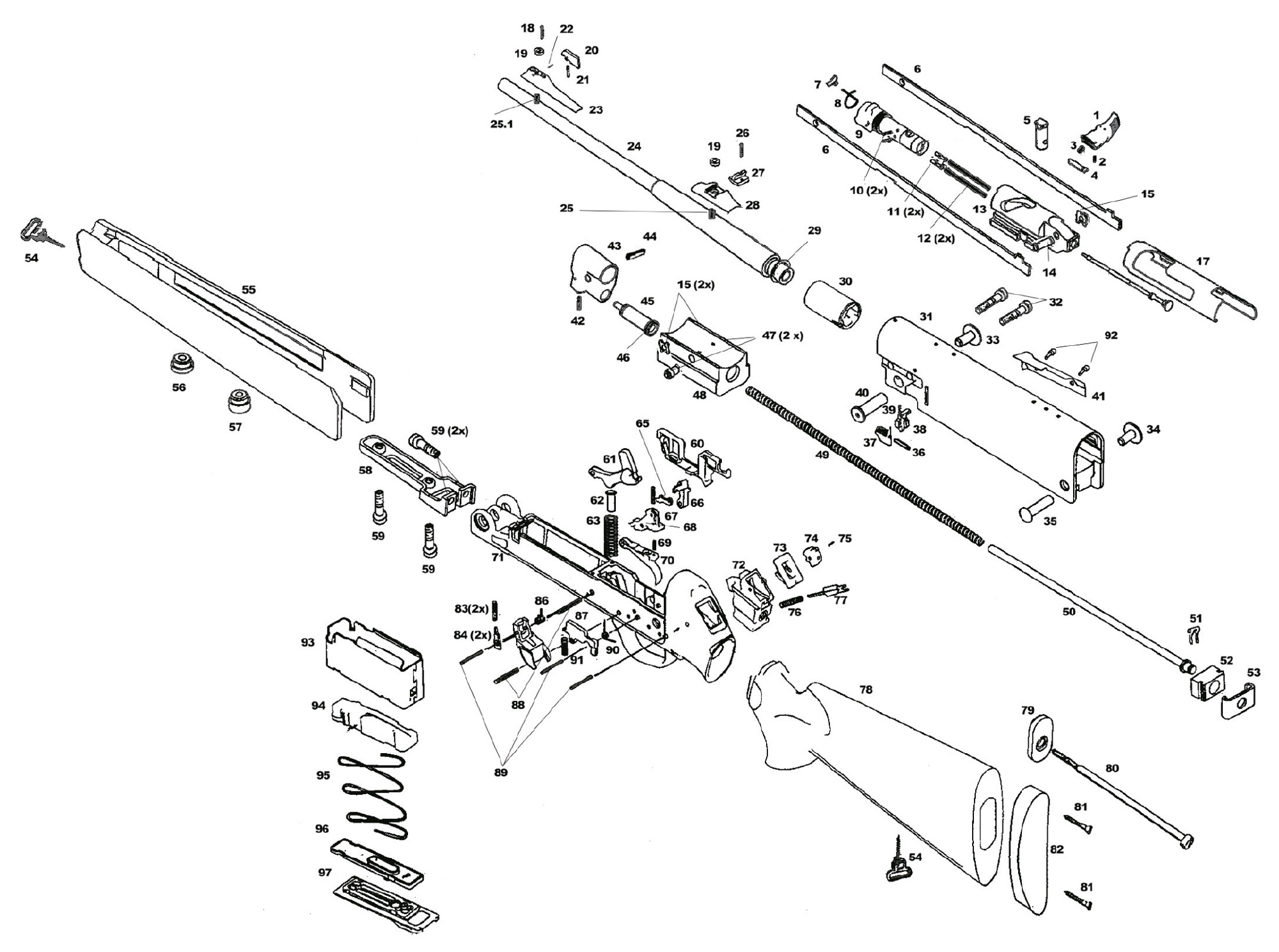

Ersatzteilliste und Explosionszeichnung

Serviceseite HK SLB 2000 LIGHT
ZeichnungBenennungErsatzteil-Nr.
Ladehebel, vollständig218617
1Ladehebel218619
2Bolzen218768
3Druckfeder983614
4Klinke218618
5Steuerbolzen218629
6Schubstange (2 x)218633
7Auszieher Standard218630
7Auszieher Magnum218769
7Auszieher 6,5X55/.308 Win.233983
7Auszieher .223 Rem233984
8Feder218635
9Verschlusskopf-
10Spannstift (2 x)928389
11Ausstoßerbolzen (2 x)218631
12Druckfeder (2 x)205411
13Verschlussträger218626
14Bolzen209101
15SL-Sicherung986551
16Schlagbolzen [alte Nummer: 218628]5003 117
17Abdeckung218627
18Gewindestift985390
19Schlitzmutter (2 x)218636
20Korn209685
21Feder985392
22Spannstift988469
23Kornhalter209682
24Rohr-
25Bolzen (2 x)983518
25.1Bolzen983519
ZeichnungBenennungErsatzteil-Nr.
26Gewindestift985391
27Visier209684
28Visierfuss209683
29Scheibe-
30Verriegelungsstück218644
31Hülse, vst.209914
32Zylinderschraube (2 x)928821
33Schraube218790
34Schraube218707
35Bolzen218706
36Spannstift980839
37Schieber218717
38Sperre218718
39Druckfeder209102
40Bolzen218789
41Hülsenabweiser209120
42Gewindestift929911
43Gasabnahme209910
44Spannstift927605
45Kolben209908
46Kolbenring (3 x) [alte Nummer: 205383]102026
47Achse (2 x) [alte Nummer: 218751]218697
48Antrieb209909
49Druckfeder218712
50Federführung209911
51Steckclip983595
52Puffer218711
ZeichnungBenennungErsatzteil-Nr.
53Pufferblech218710
54Riemenbügelsatz983594
55Vorderschaft218733
56Buchse218672
57Buchse218778
58Schiene218637
59Zylinderschraube (4 x) DIN 7984 M5x10987386
60Sicherung218696
61Hahn, vst.218680
62Druckbolzen218693
63Druckfeder218694
64Druckfeder218691
65Klinke218690
66Klinke218703
67Abzughebel218689
68Spannstift927388
69Gewindestift928593
70Abzug218686
71Kasten218679
72Einsatz218640
73Abdeckung218695
74Sicherungsscheibe218642
75Achse218684
ZeichnungBenennungErsatzteil-Nr.
76Druckfeder218682
77Raststück218683
78Hinterschaft218674
79Einlage218750
80Zylinderschraube983517
81Holzschraube (2 x)985614
82Schaftkappe 20mm [alte Nummer: 299244]234983
83Druckfeder (2 x)218701
84Ausstoßer (2 x)218700
85Magazinhalter218676
86Schenkelfeder218705
87Halter218774
88Achse (2 x)218697
89Achse (3 x)218698
90Schenkelfeder218704
91Druckfeder218699
92Schraube983665
93Magazingehäuse209820
94Zubringer .30-06218653
95Zubringerfeder218656
96Einlage218655
97Magazinboden218654

Magazinübersicht

Magazin, vollständigMagazingehäuseZubringerMagazinbodenEinlageZubringerfederÜberzugEinsatzZwischenlage
2 Schuss
.30-06/9,3x62/8x57IS/7x64/.270 Win218651218652218653218654218655218656
.308 Win218663209917218665218654218655218692
.300 Win Mag218657218658218659218654218655209119
5 Schuss
.30-06/8x57IS/7x64/.270 Win218791218779209135218739218753209105209106
9,3x62209912209820209135218739218753209105209106
.308 Win209913209110218665218739218753209822209106
.300 Win Mag2099212091362091352187392187535003 094209100209922
6 Schuss
.223 Rem5003 5705003 0505003 0382187392187535003 0752091065003 557
10 Schuss
.30-06/8x57IS/7x64/.270 Win218741218678209135218739218753218740209100
9,3x62209679209136209135218739218753218740209100
.308 Win209680209918218665218739218753209821209100

Erklärung:

durchgestrichen = Ersatzteil wird von Merkel nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.

farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.

Haftungsausschluss

Die Informationen und Daten dieser Seite wurden sorgfältig recherchiert und stammen im Wesentlichen aus dem offiziellen Handbuch zur vorgestellten Büchse des Herstellers. Trotzdem können alle hier genannten Informationen nur als Anhaltspunkt dienen - im Zweifelsfall zählt der tatsächliche Zustand der vorliegenden Waffe und der fachmännische Rat eines Büchsenmachers. Das vollständige Handbuch kann in der Regel auf unserer Seite heruntergeladen werden.

Falls Daten auf dieser Seite fehlerhaft sein sollten, oder Sie ergänzende Informationen haben, können Sie uns gerne über das Kontaktformular oder direkt per E-Mail kontaktieren.
