Merkel Selbstladebüchse SR1
Wissenswertes zur Büchse
Bedienungsanleitungen im PDF-Format zum Download
Merkel SR1 BASIC Bedienungsanleitung (DE)
Überschneidung von Ersatzteilen der SR1, SLB 2000+ und SLB 2000
Ein großer Teil der Ersatzteile überschneiden sich bei den genannten Modellen. So kann es sein, dass ein Ersatzteil von Haenel oder Merkel oder Heckler & Koch geliefert wird, obwohl die vorliegende Büchse von einem der beiden anderen Hersteller angeboten wird.
Zur Erklärung:
Das Design und die Produktion der ursprünglichen Heckler & Koch SLB 2000 wurde von Haenel übernommen, leicht modifiziert und als SLB 2000+ auf den Markt gebracht. Zugleich hat die Merkel SR1 ein sehr ähnliches Design, wobei auch hier viele vorhandene Bauteile der SLB 2000(+) übernommen wurden. Die Ersatzteilversorgung liegt jetzt ebenfalls (größtenteils) bei Haenel und Merkel, sodass auf der Produktseite möglicherweise ein anderer Hersteller angegeben ist, als der Ihrer Büchse. Trotzdem handelt es sich bei allen angebotenen Ersatzteilen um originale Ersatzteile.
Technische Daten
| Kaliber | .223 Rem. / .270 Win. / .308 Win. / .30-06 Spring. / 7x64 / 8x57IS / 9,3x62 Magnum: .300 Win. Mag. |
| Funktionsprinzip | Gasdruck-Selbstlade-System |
| Verschluss | Drehkopfverschluss |
| Feuerart | Einzelfeuer |
| Abzug | Direktabzug |
| Lauf | frei schwingender Präzisionslauf, kaltgehämmert aus Spezialstahl |
| Visier, mechanisch | Drückjagdvisierung |
| Visier, optisch | Montagebasis Weaver-Schiene |
| Magazinkapazität | 2 Patronen |
| Magazinkapazität optional | 5 Patronen |
| Maße | |
| Gesamtlänge | 1060mm / 1070mm (Magnum-Kaliber) |
| Lauflänge | 500mm / 510mm (Magnum-Kaliber) |
| Gewichte | |
| Gesamtgewicht | ca. 3,2kg |

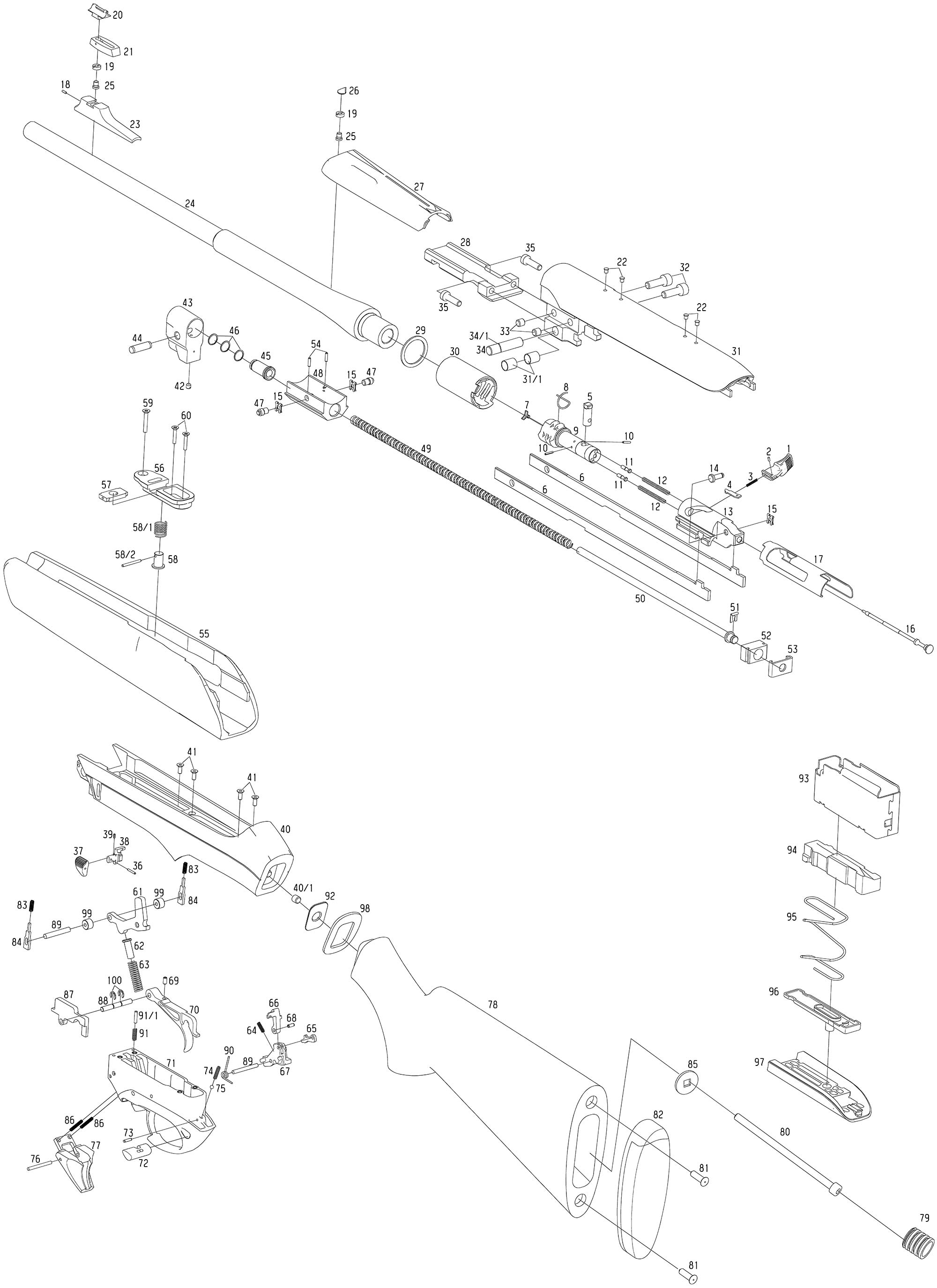

Ersatzteilliste und Explosionszeichnung
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 40 | Gehäuse Unterteil vst. Standard | 234907 |
| 40 | Gehäuse Unterteil | 234871 |
| 40 | Gehäuse Unterteil vst. Jagd | 5003 531 |
| 40 | Gehäuse Unterteil Jagd | 5003 526 |
| 40 | Gehäuse Unterteil vst. Premium | 5003 540 |
| 40 | Gehäuse Unterteil Premium | 5003 541 |
| 40 | Gehäuse Unterteil vst. Wildboar | 5003 573 |
| 40 | Gehäuse Unterteil Wildboar | 5003 574 |
| 40 | Gehäuse Unterteil vst. Wildboar Gold | 5003 577 |
| 40 | Gehäuse Unterteil Wildboar Gold | 5003 578 |
| 41 | Senkschraube | 4000 004 |
| 42 | Gewindestift M4x4 | 929911 |
| 42a | Gasentlastungsschraube M4x4 f. Suppressor-Kit | 5003 499 |
| 43 | Gasabnahme | 209910 |
| 44 | Spannstift | 927605 |
| 45 | Kolben | 209908 |
| 46 | Kolbenring (3 x) [alte Nummer: 205383] | 102026 |
| 47 | Achse [alte Nummer: 218751] | 218697 |
| 48 | Antrieb | 209909 |
| 49 | Druckfeder | 218712 |
| 50 | Federführung | 209911 |
| 51 | Steck-Clip | 983595 |
| 52 | Puffer | 209915 |
| 53 | Pufferblech | 218710 |
| 54 | Spiralspannstift | 4001 398 |
| 55 | Vorderschaft | 234887 |
| 55 | Vorderschaft vst. Hkl1 | 234904 |
| 55 | Vorderschaft vst. Hkl5 | 5003 519 |
| 55 | Vorderschaft vst. Hkl1 Frankreich | 5003 013 |
| 55 | Vorderschaft vst. Hkl1 Frankreich | 5003 514 |
| 55 | Vorderschaft vst. Hkl4 | 5003 518 |
| 55 | Vorderschaft vst. Hkl4 Frankreich | 5003 070 |
| 56 | Einlage | 234872 |
| 57 | Schieber | 234975 |
| 58 | Druckbolzen | 234976 |
| 58 | Druckfeder | 234982 |
| 58 | Spannstift | 4001 356 |
| 59 | Abc-Spax-S Holzschraube | 4001 373 |
| 60 | Abc-Spax-S Holzschraube | 4001 372 |
| 61 | Hahn vst. | 218680 |
| 62 | Druckbolzen | 218693 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 63 | Druckfeder | 218694 |
| 64 | Druckfeder | 218691 |
| 65 | Klinke | 218690 |
| 66 | Klinke | 218703 |
| 67 | Abzugshebel | 218689 |
| 68 | Spannstift | 927388 |
| 69 | Gewindestift SR1/B3 | 4000 002 |
| 70 | Abzug | 234880 |
| 71 | Abzugsgehäuse | 234877 |
| 72 | Sicherungsschieber | 234882 |
| 73 | Spiral-Spannstift SR1 | 4001 355 |
| 74 | Druckfeder DF 1319 | 4001 354 |
| 75 | Kugel | 4001 121 |
| 76 | Zylinderstift | 4000 193 |
| 77 | Magazinhalter | 234875 |
| 78 | Hinterschaft vst. Hkl1 | 234905 |
| 78 | Hinterschaft vst. Hkl4 | 5003 528 |
| 78 | Hinterschaft vst. Hkl5 | 5003 529 |
| 79 | Kunststoffeinsatz | 5003 534 |
| 80 | Zylinderschraube | 983517 |
| 81 | Holzschraube | 985614 |
| 82 | Schaftkappe 20mm | 234983 |
| 83 | Druckfeder Ausstoßer | 234898 |
| 84 | Ausstoßer | 218700 |
| 85 | Scheibe | N0403002 |
| 86 | Druckfeder DF 1257 SR1 | 4001 353 |
| 87 | Halter | 218774 |
| 88 | Achse Abzug | 234897 |
| 89 | Achse Rollen/Unterbrecher | 234895 |
| 90 | Schenkelfeder | 218704 |
| 91 | Druckfeder | 218699 |
| 92 | Distanzstück Standard | 234988 |
| 93 | Magazingehäuse | 218652 |
| 93 | Magazingehäuse | 218658 |
| 93 | Magazingehäuse | 209917 |
| 93 | Magazingehäuse, geschw. | 5003 416 |
| 93 | Magazingehäuse, geschw. | 5003 421 |
| 93 | Magazingehäuse, geschw. | 5003 533 |
| 93 | Magazingehäuse, geschw. | 234984 |
| 93 | Magazingehäuse | 218779 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 93 | Magazingehäuse | 209820 |
| 93 | Magazingehäuse | 209110 |
| 93 | Magazingehäuse .223 Rem. | 5003 050 |
| 94 | Zubringer .30-06 | 218653 |
| 94 | Zubringer .300 Win. Magn. | 218659 |
| 94 | Zubringer | 218665 |
| 94 | Zubringer .223 Rem. | 5003 038 |
| 95 | Zubringerfeder | 218656 |
| 95 | Zubringerfeder | 209119 |
| 95 | Zubringerfeder | 218692 |
| 95 | Zubringerfeder | 209105 |
| 95 | Zubringerfeder | 209822 |
| 95 | Zubringerfeder | 5003 095 |
| Schenkelfeder Magazin Frankreichausführung | 234979 | |
| 96 | Einlage | 218655 |
| 96 | Einlage | 218753 |
| 97 | Magazinboden | 234883 |
| 97 | Magazinboden | 234890 |
| 97 | Magazinboden | 5003 547 |
| 97 | Überzug | 5003 546 |
| 97 | Einsatz .223 Rem. | 5003 557 |
| 98 | Zwischenlage | 5003 537 |
| 99 | Rolle | 234891 |
| 100 | Sicherungsscheibe | N0602002 |
| Gleitlager | 4001 384 | |
| O-Ring 6x1 | 4001 402 | |
| Gewindeeinsatz | 4001 320 | |
| Abzughebel vst. | 5003 080 | |
| Achse Hahn | 234896 | |
| Euro-Öse | 5003 550 | |
| Zyl.-Schraube f. Euro-Öse und US-Öse | 4000 767 | |
| Schaftschraube M4 | 5003 548 | |
| Schaftschraube Mittel | 5003 549 | |
| Kolben vst. | 209906 | |
| Druckfeder | 983614 | |
| Antrieb vst. | 209907 | |
| Sl-Sicherung | 986551 | |
| Distanzstück (Satz) | 5003 535 |
Magazinübersicht
| Magazin, vollständig | Magazingehäuse | Zubringer | Magazinboden | Einlage | Zubringerfeder | Überzug | |
|---|---|---|---|---|---|---|---|
| Nummer (Explosionszeichnung) | 93 | 94 | 97 | 96 | 95 | ||
| 2 Schuss | |||||||
| .30-06/9,3x62/7x64/8x57IS | 234910 | 218652 | 218653 | 234883 | 218655 | 218656 | |
| .300 Win Mag | 234911 | 218658 | 218659 | 234883 | 218655 | 209119 | |
| .308 | 234913 | 209917 | 218665 | 234883 | 218655 | 218692 | |
| 5 Schuss | |||||||
| .30-06/8x57IS/7x64/.270 Win | 5003 543 | 218779 | 209135 | 5003 547 | 218753 | 209105 | 5003 546 |
| 9,3x62 | 5003 544 | 209820 | 209135 | 5004 547 | 218753 | 209105 | 5004 546 |
| .308 | 5003 545 | 209110 | 218665 | 5005 547 | 218753 | 209822 | 5005 546 |
| 6 Schuss | |||||||
| .223 Rem | 5003 558 | 5003 050 | 5003 038 |
Erklärung:
durchgestrichen = Ersatzteil wird von Merkel nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.
farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.
Haftungsausschluss
Die Informationen und Daten dieser Seite wurden sorgfältig recherchiert und stammen im Wesentlichen aus dem offiziellen Handbuch zur vorgestellten Büchse des Herstellers. Trotzdem können alle hier genannten Informationen nur als Anhaltspunkt dienen - im Zweifelsfall zählt der tatsächliche Zustand der vorliegenden Waffe und der fachmännische Rat eines Büchsenmachers. Das vollständige Handbuch kann in der Regel auf unserer Seite heruntergeladen werden.
Falls Daten auf dieser Seite fehlerhaft sein sollten, oder Sie ergänzende Informationen haben, können Sie uns gerne über das Kontaktformular oder direkt per E-Mail kontaktieren.
