Heckler & Koch Selbstladebüchse 8
Das HK-Selbstladegewehr SL8-5 ist die erste zivile Sportausführung des Gewehrs G36. Das SL8-5 ist ein halbautomatischer Gasdrucklader mit Drehverschluss im Kaliber .223 Remington (bzw. 5,56 × 45 mm NATO). Das Gehäuse, Schulterstütze und Handschutz bestehen aus faserverstärktem Kunststoff. Zusätzlich ermöglicht die Visierschiene den Einsatz verschiedenster Visiersysteme.
Wissenswertes zur Büchse
Bedienungsanleitungen im PDF-Format zum Download
Technische Daten
| Kaliber | .223 Remington |
| Funktionsprinzip | Gasdrucklader |
| Verschluss | Drehkopfverschluss |
| Abzugsgewicht | ca. 18N |
| Innenprofil des Laufs | Zug/Feld, hartverchromt mit 6 Zügen |
| Magazinkapazität | 2 und 10 Patronen |
| Material [Gehäuse, Schulterstütze, Handschutz] | faserverstärkter Kunststoff |
| Maße | |
| Gesamtlänge | 970mm - 1020mm |
| Lauflänge | 500mm |
| Dralllänge | 178mm, rechtsdrehend |
| Visierabstand | 447mm |
| Gesamthöhe (mech. Visier) | 243mm |
| Gesamtbreite | 58mm |
| Gewichte | |
| Waffe ohne Magazin | ca 4,0kg |
| Magazin | ca. 0,07kg |
Ersatzteilliste und Explosionszeichnung

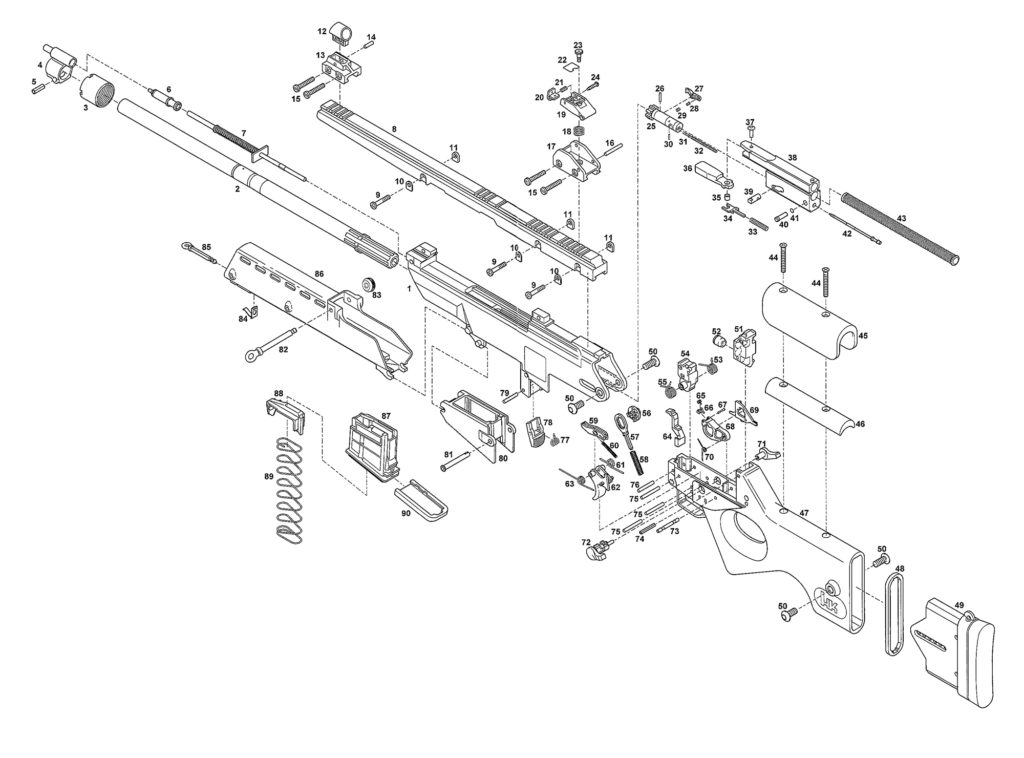

Die nachfolgenden Listen beziehen sich auf die gezeigte Explosionszeichnung. Es gibt mehrere Revisionen der SL8, sodass einige Teile andere Posistionsnummern haben können. Gelegentlich werden auch die Ersatzteilnummern aktualisiert und stimmen dann nicht mehr mit älteren Bedienungsanleitungen überein.
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 1 | Gehäuse | 218443 |
| (2 bis 5) | Rohr, vollständig | 217906 |
| 2 | Rohr | 217907 |
| 3 | Mutter | 205378 |
| 4 | Gasabnahme | 217919 |
| 5 | Spannstift | 927605 |
| 6 | Kolben, vollst. | 205381 |
| 7 | Stange, vollst. | 205384 |
| 8 | Schiene | 217947 |
| 9 | Flachkopfschraube (3x) | 986785 |
| 10 | Unterlegscheibe (3x) | 214112 |
| 11 | Gewindescheibe (3x) | 214113 |
| (12 bis 14) | Kornhalter, vollständig | 217933 |
| 12 | Korn | 217796 |
| 13 | Kornhalter | 217795 |
| 14 | Spannstift | 928747 |
| 15 | Flachkopfschraube (4x) | 988428 |
| (16 bis 24) | Visier, vollständig | 217925 |
| 16 | Spannstift | 987695 |
| 17 | Visiergehäuse | 217991 |
| 18 | Druckfeder | 217504 |
| 19 | Visierträger | 217992 |
| 20 | Visier | 217997 |
| 21 | Druckfeder | 217518 |
| 22 | Blattfeder | 217515 |
| 23 | Schraube | 217505 |
| 24 | Schraube | 217517 |
| (25 bis 42) | Verschluss, vollständig | 217908 |
| (25 bis 32) | Verschlusskopf, vollständig | 205404 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 25 | Verschlusskopf | 205405 |
| 26 | Zylinderstift | 214644 |
| 27 | Auszieher | 205406 |
| 28 | Druckfeder | 205407 |
| 29 | Gummibolzen | 214662 |
| 30 | Spannstift (2 x) | 928389 |
| 31 | Ausstoßbolzen | 205408 |
| 32 | Druckfeder | 205411 |
| (33 bis 38) | Verschlussträger, vollständig | 217909 |
| 33 | Druckfeder für Gabel | 205393 |
| 34 | Gabel | 205394 |
| 35 | Buchse | 205473 |
| 36 | Ladehebel | 205395 |
| 37 | Nietstift | 205210 |
| 38 | Verschlussträger | 217910 |
| 39 | Steuerbolzen | 205390 |
| (40 bis 41) | Bolzen, vollständig | 205412 |
| 40 | O-Ring | 983411 |
| 41 | Bolzen | 205413 |
| 42 | Schlagbolzen | 205391 |
| 43 | Schließfeder, vollst. | 205445 |
| - | Schulterstütze, vollständig | 218446 |
| 44 | Linsensenkschraube | 988372 |
| 45 | Wangenanlage | 217948 |
| 46 | Backe | 217916 |
| 47 | Schulterstütze | 218449 |
| 48 | Distanzstück | 218448 |
| 49 | Kappe, vollst. | 218450 |
| 50 | Flachkopfschraube | 217903 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 51 | Bodenstück | 218447 |
| 52 | Puffer | 205452 |
| 53 | Schenkelfeder | 205428 |
| 54 | Hahn | 217936 |
| 55 | Schenkelfeder | 205429 |
| 56 | Rastscheibe | 217614 |
| 57 | Raststück | 205419 |
| 58 | Druckfeder | 205418 |
| 59 | Abzughebel | 205439 |
| 60 | Druckfeder | 217917 |
| 61 | Schenkelfeder | 217918 |
| 62 | Abzug | 217934 |
| 63 | Schenkelfeder | 205466 |
| 64 | Fangstollen | 215521 (alte Nummern: 215520, 214879) |
| (65 bis 68) | Sperrhebel, vollständig | 219094 |
| 65 | Schenkelfeder | 214616 |
| 66 | Rastklinke | 219095 |
| 67 | Bolzen | 214615 |
| 68 | Sperrhebel | 214613 |
| 69 | Schieber | 219411 |
| 70 | Schenkelfeder | 205201 |
| 71 | Sicherungsflügel | 205437 |
| 72 | Sicherungswalze | 217945 |
| 73 | Achse | 205202 |
| 74 | Spannstift | 988371 |
| 75 | Achse (3x) | 205469 |
| 76 | Achse | 215519 (alte Nummer: 205424) |
| 77 | Schenkelfeder | 205369 |
| 78 | Magazinhalter | 205368 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 79 | Achse | 205469 |
| 80 | Magazinschacht | 205471 |
| 81 | Haltebolzen | 214125 |
| (82 bis 83) | Ösenbolzen, vollständig | 219331 |
| 82 | Ösenbolzen | 217793 |
| 83 | Rändelmutter | 205119 |
| 84 | Blattfeder | 205363 |
| 85 | Ösenbolzen | 205362 |
| 86 | Handschutz | 218445 |
| (87 bis 90) | Magazin, vollst. (10 Patronen) | 217929 |
| 87 | Magazingehäuse (10 Patronen) | 217930 |
| 88 | Zubringer (10 Patronen) | 217931 |
| 89 | Magazinfeder (10 Patronen) | 217932 |
| 90 | Boden (10 Patronen) | 205478 |
| Option | ||
| Magazin, vollst. (2 Patronen) | 219415 | |
| Magazinfeder (2 Patronen) | 219417 | |
| Magazineinlage (2 Patronen) | 219410 | |
| Zubehör | ||
| HK-Montagewerkzeug | 988496 | |
| Sonderzubehör | ||
| Zieloptik, vollst. 3 x 4° | 217964 | |
| Tragebügel mit Zieloptik 3 x 4° | 217723 | |
| Tragebügel mit Zieloptik 3 x 4° | 205458 | |
| AL-Visierschiene, kurz | 209074 | |
| Zweibein, vollst. | 214636 | |
| Trageriemen, vollst. | 214085 |
Erklärung:
durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.
farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.
