Heckler & Koch SP5 / SP5L / SP5K
Wissenswertes zur SP5
Bedienungsanleitungen im PDF-Format zum Download
Auf dieser Seite finden Sie umfangreiche Teilelisten, Explosionszeichnungen und weitere Informationen zur Heckler & Koch SP5, SP5L und SP5K, der Zivilversion der bekannten MP5. Von der HK MP5/SP5 gibt es diverse Versionen, die sich in Größe und Details unterscheiden. Grundsätzlich überschneiden sich die meisten Ersatzteile über alle Modelle, sodass Sie sich an den hier zur Verfügung gestellten Listen orientieren können. Bitte prüfen Sie dennoch, ob das hier angegebene Ersatzteil mit dem Teil in der vorliegenden Waffe übereinstimmt.
Navigation
SP5 und SP5L Baugruppen, Ersatzteilliste und Explosionszeichnung
SP5K Ersatzteilliste und Explosionszeichnung
Magazinübersicht
Reinigungsgerät
Zubehör-Programm
Technische Daten
| SP5 | SP5K | |
| Kaliber | 9 mm x 19 | 9 mm x 19 |
| Funktionsprinzip | Rückstoßlader | Rückstoßlader |
| Verschlusssystem | Beweglich abgestützter Rollenverschluss | Beweglich abgestützter Rollenverschluss |
| Patronenzuführung | Magazin mit 10 / 15 / 30 Patronen | Magazin mit 10 / 15 / 30 Patronen |
| Feuerart | Einzelfeuer | Einzelfeuer |
| Abzugskraft | 30 N - 45 N | 30 N - 45 N |
| Lauf | 6-fach Zug-/Feldprofil, Rechtsdrall | 6-fach Zug-/Feldprofil, Rechtsdrall |
| Maße | ||
| Gesamtlänge | 452 mm | 354 mm |
| Breite | 63 mm | 61 mm |
| Höhe | 220 mm | 220 mm |
| Rohrlänge | 225 mm | 115 mm |
| Visierabstand | 260 mm | 260 mm |
| Gewichte | ||
| Nur Waffe | 2500 g | 1980 g |
| Magazin, leer | 10 Patronen: 100 g 15 Patronen: 120 g 30 Patronen: 170 g | 10 Patronen: 100 g 15 Patronen: 120 g 30 Patronen: 170 g |
| Magazin, gefüllt | 10 Patronen: 220 g 15 Patronen: 305 g 30 Patronen: 540 g | 10 Patronen: 220 g 15 Patronen: 305 g 30 Patronen: 540 g |

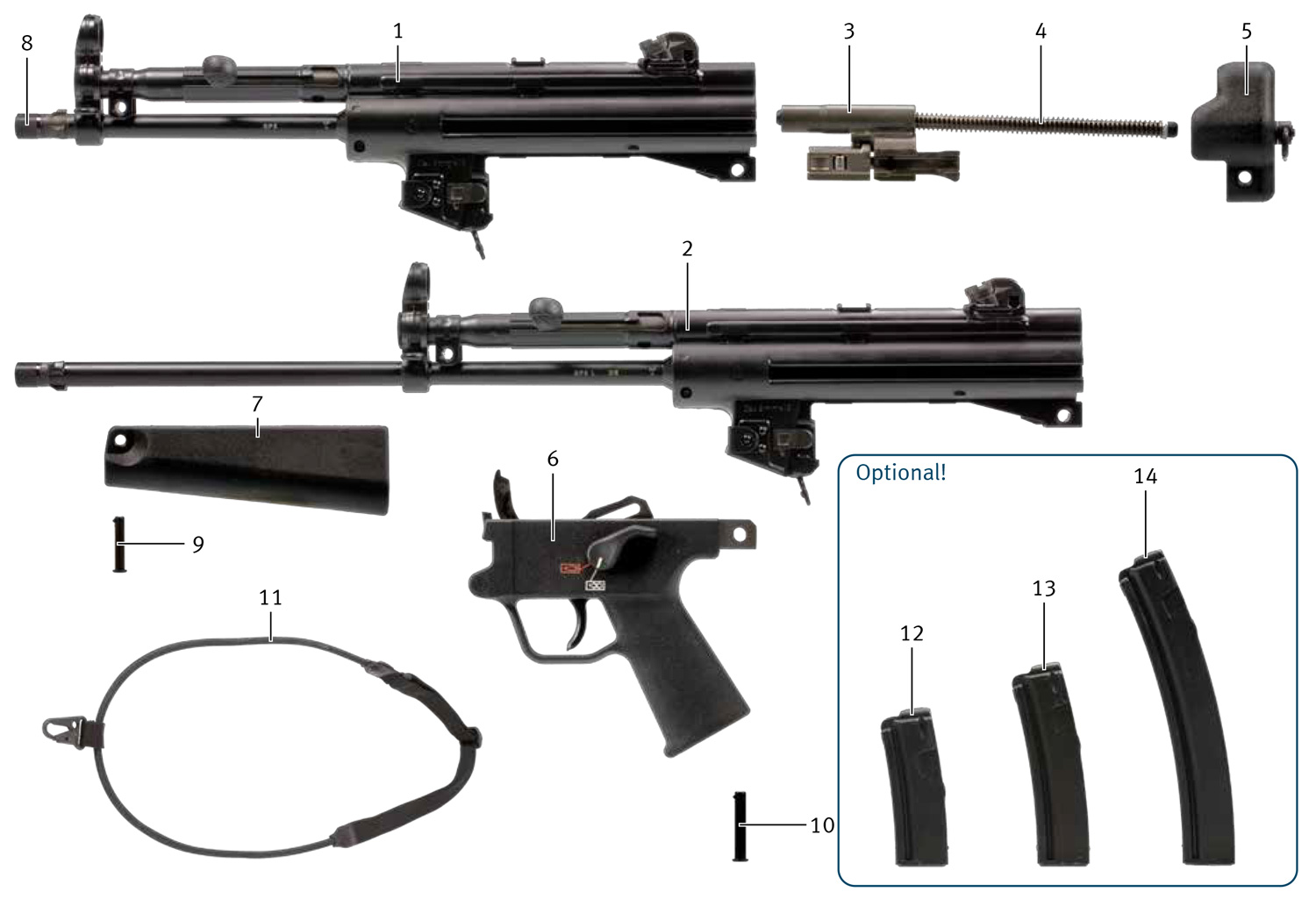

SP5 & SP5L: Baugruppen, Ersatzteilliste und Explosionszeichnung
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 1 | Gehäuse SP5, vollst. | |
| 2 | Gehäuse SP5L, vollst. | |
| 3 | Verschluss, vollst. | |
| 4 | Schließfeder, vollst. | 214883 |
| 5 | Abschlusskappe, vollst. (Pos. 5, 10) | 205933 |
| 6 | Griffstück, vollst. | 253442 |
| 7 | Handschutz | 206535 |
| 8 | Schutzkappe | 250848 |
| 9 | Haltebolzen für Handschutz | 200459 |
| 10 | Haltebolzen für Griffstück und Abschlusskappe | 200520 |
| 11 | Trageriemen | 984515 |
| 12 | Magazin, vollst. 10 Patronen | |
| 13 | Magazin, vollst. 15 Patronen | |
| 14 | Magazin, vollst. 30 Patronen |

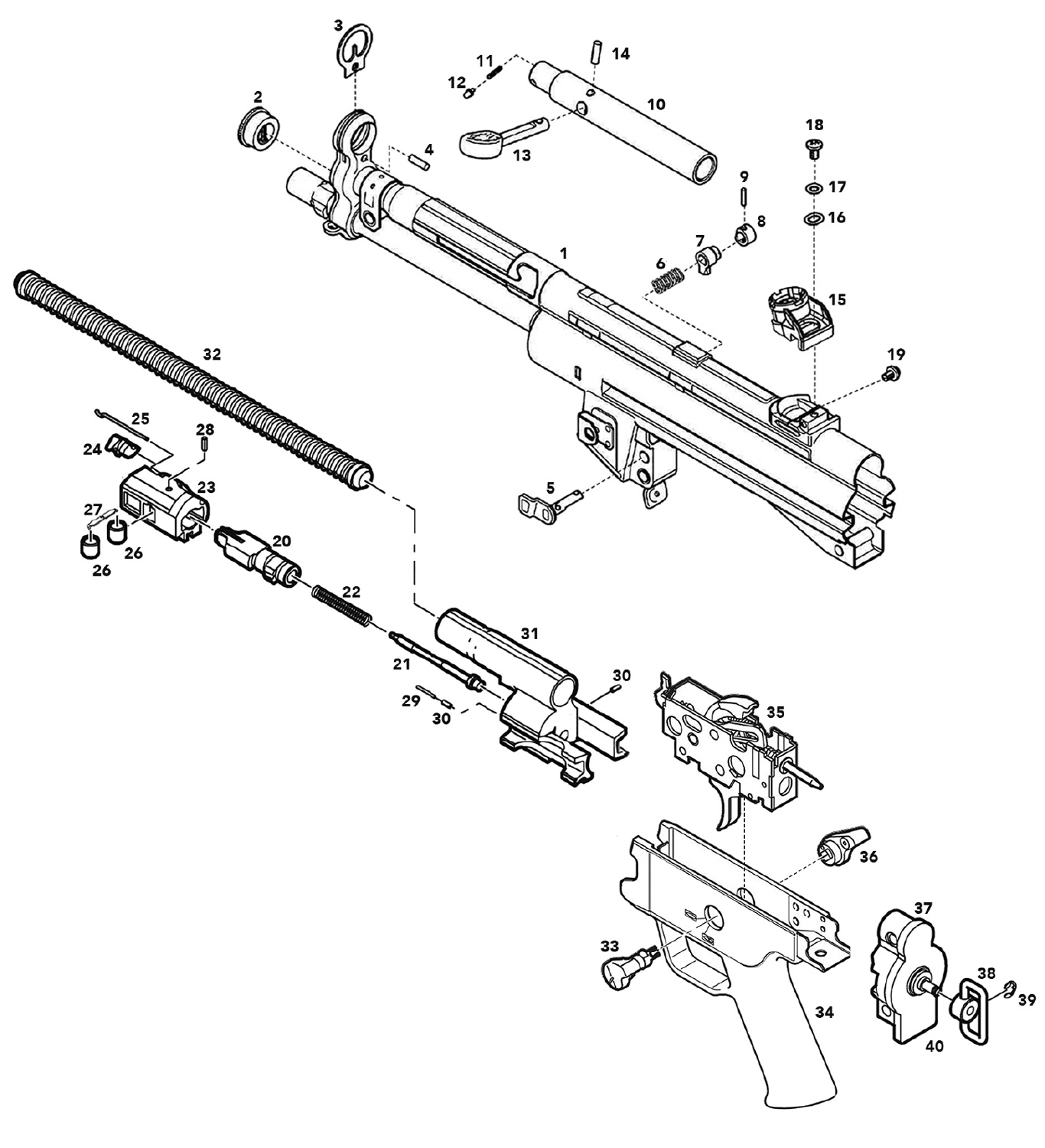

| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 1 | Gehäuse SP5 | |
| 2 | Kappe, vollst. | 206497 |
| 3 | Korn | 200415 |
| 4 | Spannstift | 922609 |
| 5 | Magazinhalter | 214858 |
| 6 | Druckfeder für Magazinhalter | 200393 |
| 7 | Druckstück für Magazinhalter | 201517 |
| 8 | Druckknopf für Magazinhalter | 200396 |
| 9 | Spannstift für Druckknopf | 922608 |
| Aufnahme für Durchladehebel, vollst. (Pos. 10 - 12) | 205906 | |
| 10 | Aufnahme für Durchladehebel | 205909 |
| 11 | Druckfeder für Rastbolzen | 202495 |
| 12 | Rastbolzen | 205910 |
| 13 | Durchladehebel, vollst. | 205905 |
| 14 | Spannstift | 922609 |
| 15 | Drehvisier Lochkimme, vollst. (für SP5 Nr. 255811) | 201515 |
| 15 | Drehvisier Rechteckkimme, vollst. (für SP5 Nr. 261944) | 206407 |
| Kugel | 929897 | |
| Druckfeder für Kugel | 200383 | |
| 16 | Scheibe | 200371 |
| 17 | Zahnscheibe | 922617 |
| 18 | Schraube für Visier | 200372 |
| 19 | Seitenjustierschraube | 200384 |
| Verschluss, vollst. (Pos. 20 - 22) | 253440 | |
| 20 | Steuerstück | 201599 |
| 21 | Schlagbolzen | 201600 |
| 22 | Druckfeder für Schlagbolzen | 214327 |
| Verschlusskopf, vollst. (Pos. 23 - 28) | 214412 | |
| 23 | Verschlusskopf | |
| 24 | Auszieher | 214414 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 25 | Druckfeder für Auszieher | 206645 |
| 26 | Verschlussrolle (2x) Ø 8,04mm | 200448 |
| 26 | Verschlussrolle (2x) Ø 8,02mm | 200447 |
| 26 | Verschlussrolle (2x) Ø 8,00mm | 200446 |
| 26 | Verschlussrolle (2x) Ø 7,98mm | 222232 |
| 26 | Verschlussrolle (2x) Ø 7,96mm | 200007 |
| 26 | Verschlussrolle (2x) Ø 7,94mm | 222486 |
| 26 | Verschlussrolle (2x) Ø 7,92mm | 222487 |
| 27 | Halter für Verschlussrolle | 214333 |
| Rollenhaltefeder | 221125 | |
| 28 | Spannstift | 200450 |
| 29 | Raststift | 201597 |
| 30 | Spannstift (2x) | 205597 |
| 31 | Verschlussträger, vollst. | 253441 |
| 32 | Schließfeder, vollst. | 214883 |
| Griffstück, vollst. (Pos. 33 - 36) | 253442 | |
| 33 | Sicherungshebel, links | 217810 |
| 34 | Griffstück, fertig | 254200 |
| 35 | Abzugskasten, vollst. | 250881 |
| Hahn | 205568 | |
| Hahn mit Druckgabel | 205569 | |
| Druckfeder für Hahn | 201638 | |
| Auswerfer | 201639 | |
| Druckfeder für Auswerfer | 200478 | |
| 36 | Sicherungshebel, rechts | 226289 |
| Abschlusskappe, vollst. (Pos. 37 - 40) | 205933 | |
| 37 | Abschlusskappe | 205934 |
| Puffer für Schulterstütze | 206689 | |
| 38 | Öse für Trageriemen | 205935 |
| 39 | Sicherungsscheibe | 929299 |
| 40 | Haltebolzen, vollst. | 200520 |
Erklärung:
durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.
farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.

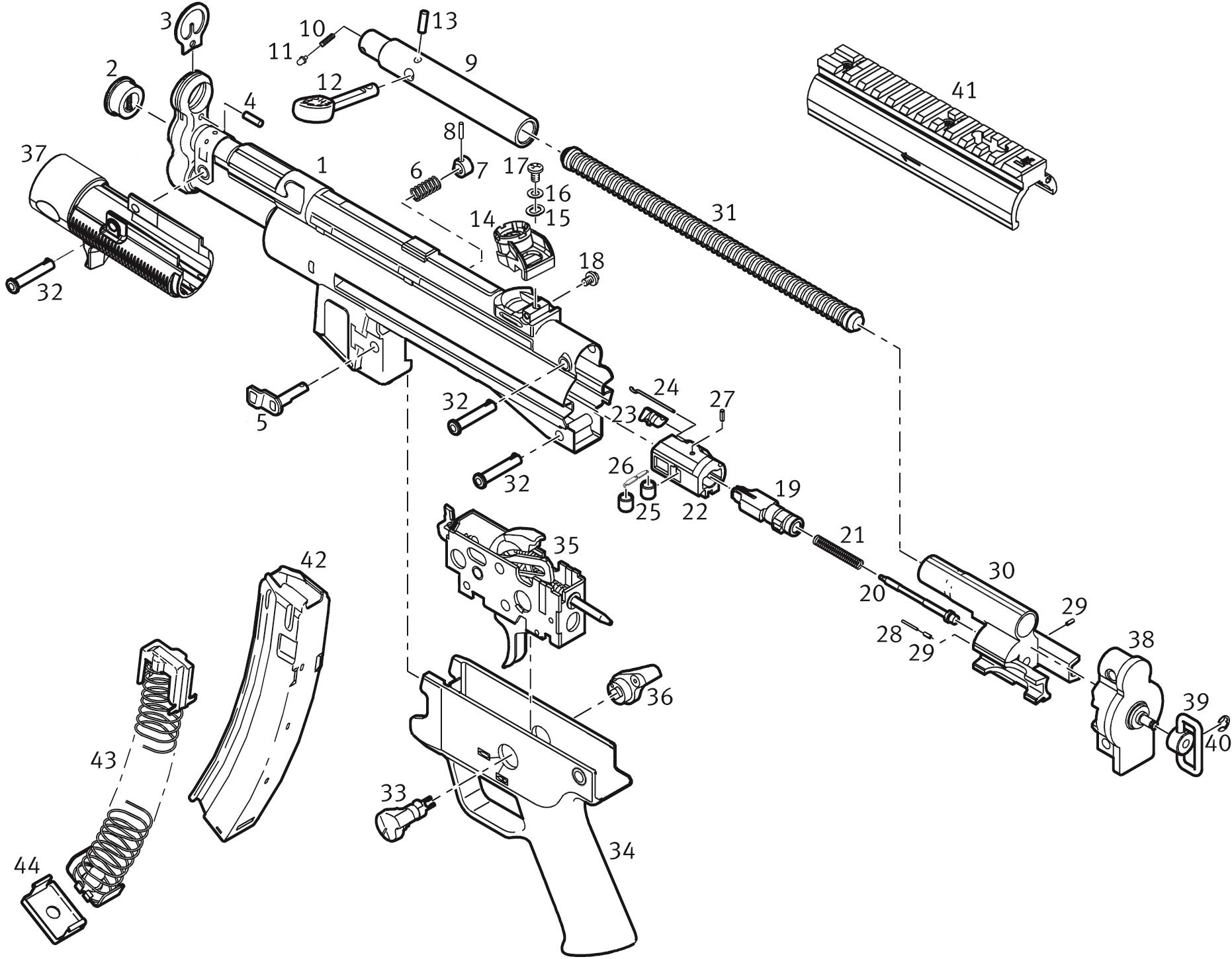

SP5K: Ersatzteilliste und Explosionszeichnung
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 1 | Gehäuse, vollst. (Pos. 1 - 18) [mit Rohr, Durchladerohr, Durchladehebel] | |
| 2 | Kappe, vollst. | 206497 |
| 3 | Korn | 200415 |
| 4 | Spannstift | 922609 |
| 5 | Magazinhalter | 214858 |
| 6 | Druckfeder für Magazinhalter | 200393 |
| 7 | Druckknopf für Magazinhalter | 202538 |
| 8 | Spannstift für Druckknopf | 922608 |
| Aufnahme für Durchladehebel, vollst. (Pos. 9 - 11) | 206423 | |
| 9 | Aufnahme für Durchladehebel | 206410 |
| 10 | Druckfeder für Durchladehebel | 206397 |
| 11 | Rastbolzen | 206622 |
| 12 | Durchladehebel, vollst. | 205905 |
| 13 | Spannstift | 922609 |
| 14 | Visier, vollst. | 206407 |
| 15 | Scheibe | 200371 |
| 16 | Zahnscheibe | 922617 |
| 17 | Schraube für Visier | 200372 |
| 18 | Seitenjustierschraube | 200384 |
| Verschluss, vollst. (Pos. 19 - 31) | 226387 | |
| 19 | Steuerstück | 224786 |
| Steuerstück 80° | 214292 | |
| 20 | Schlagbolzen | 201600 |
| 21 | Feder für Schlagbolzen | 214327 |
| Verschlusskopf, vollst. (Pos. 22 - 27) | 214412 | |
| 22 | Verschlusskopf | 217418 |
| 23 | Auszieher | 214414 |
| 24 | Feder für Auszieher | 206645 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 25 | Verschlussrolle (2x) Ø 8,04mm | 200448 |
| 25 | Verschlussrolle (2x) Ø 8,02mm | 200447 |
| 25 | Verschlussrolle (2x) Ø 8,00mm | 200446 |
| 25 | Verschlussrolle (2x) Ø 7,98mm | 222232 |
| 25 | Verschlussrolle (2x) Ø 7,96mm | 200007 |
| 25 | Verschlussrolle (2x) Ø 7,94mm | 222486 |
| 25 | Verschlussrolle (2x) Ø 7,92mm | 222487 |
| 26 | Halter für Verschlussrollen | 214333 |
| 27 | Spannstift | 200450 |
| 28 | Raststift | 201597 |
| 29 | Spannstift (2x) | 205597 |
| 30 | Verschlussträger, vollst. | 226388 |
| 31 | Schließfeder, vollst. | 206400 |
| 32 | Haltebolzen (3x) | 200459 |
| Griff (0-1), vollst. (Pos. 33 - 36) | 239222 | |
| 33 | Achse für Sicherungshebel, vollst. | 225526 |
| 34 | Griff, fertig (0-1) | 239225 |
| 35 | Abzugskasten, vollst. | 225524 |
| Auswerfer | 201639 | |
| 36 | Sicherungshebel | 225089 |
| 37 | Handschutz | 239396 |
| Abschlusskappe, vollst. (Pos. 38 - 40) | 206409 | |
| 38 | Abschlusskappe | 206416 |
| Puffer für Schulterstütze | 206689 | |
| 39 | Öse | 205935 |
| 40 | Sicherungsscheibe | 929299 |
| 41 | Spannschiene mit STANAG 4694 Profil (schwarz) | 226207 |
| 41 | Spannschiene mit STANAG 4694 Profil (RAL 8000) | 223483 |
| Magazine (Pos. 42 - 44) [siehe Magazinübersicht] |
Erklärung:
durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.
farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.
Magazinübersicht

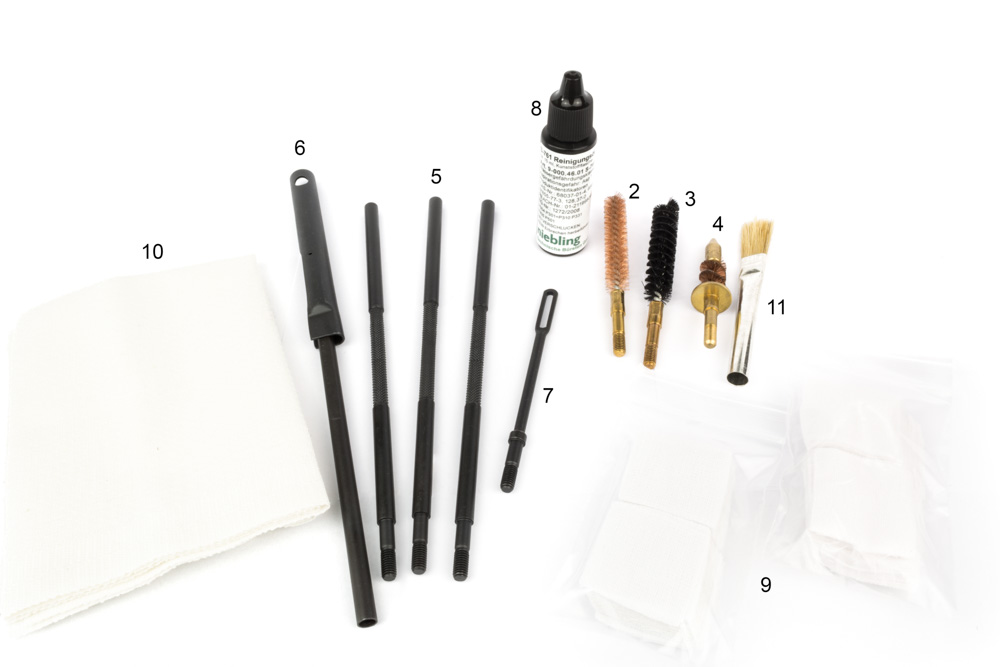

Reinigungsgerät
| Zeichnung | Benennung | Ersatzteil-Nr. | Bemerkung |
|---|---|---|---|

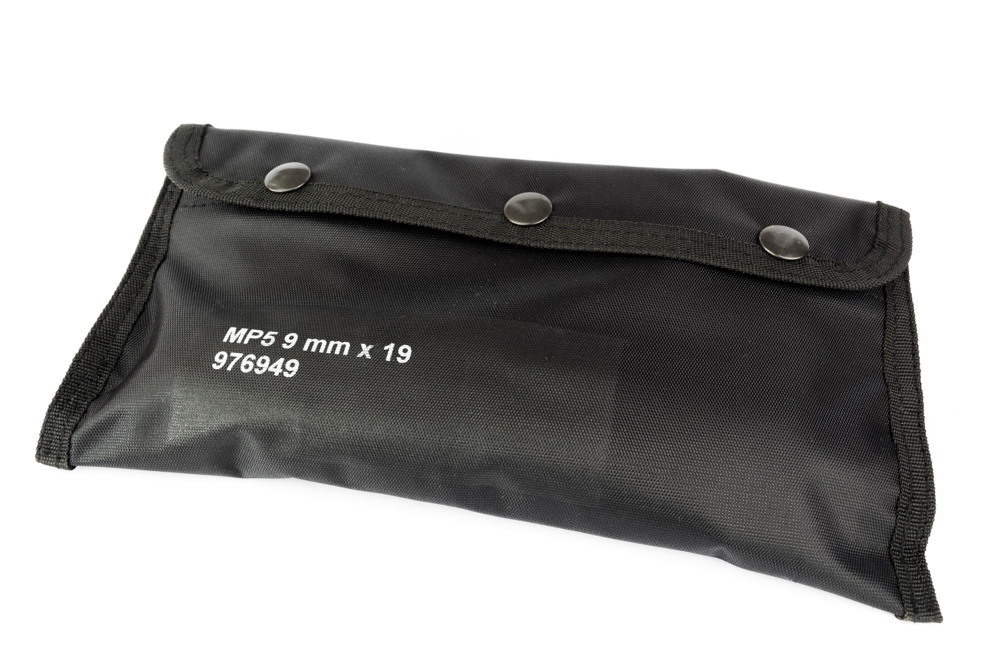

| Reinigungerät, vollst. (Pos. 1 - 11) | 976949 | Für Kaliber 9 mm x 19 | |
| 1 | Tasche für Reinigungsgerät | 976950 | |
| 2 | Reinigungsbürste | 973543 | Gewinde M5 |
| 3 | Ölbürste | 299176 | Gewinde M5 |
| 4 | Patronenlagerbürste | 976951 | Gewinde M5 |
| Reinigungsstange, vollst. (Pos. 5 - 7) | 971192 | Gewinde M5 | |
| 5 | Verlängerungsstange (3x) | - | Gewinde M5 |
| 6 | Griffstange | - | Mit drehbarem Griff / Gewinde M5 |
| 7 | Dochthalter | - | Gewinde M5 |
| 8 | Ölflasche | 260399 | |
| 9 | Reinigungstücher (50x) | 985527 | |
| 10 | Putzlappen | 971067 | |
| 11 | Reinigungspinsel | 924028 |
SP5 Zubehör-Programm
Die folgende Tabelle gibt einen Überblick über Zubehör und erweiterte Ausrüstung für das HK SP5-System und orientiert sich im Wesentlichen am offziellen Zubehör-Programm von Heckler & Koch. Viele Artikel können beschafft werden oder sind sogar schon im Sortiment aufgenommen (erkennbar am farbigen Link). Einige Artikel können von uns nicht vertrieben werden, sind nicht mehr lieferbar oder (gesetzlich) dem Militär/Behördenbereich vorbehalten. Um einen Gesamtüberblick über die Möglichkeiten der SP5 Systems zu erhalten, wurden diese Artikel trotzdem in die Tabelle mit aufgenommen.
farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir schon direkt im Shop.
| Ersatzteil-Nr. | Benennung | Bemerkung / Ergänzung | Geeignet für Modell | |
|---|---|---|---|---|
| Griffe | ||||
| 251450 | Sturmgriff, schwarz | SP5 | SP5K | |
| 237858 | Sturmgriff, RAL8000 | SP5 | SP5K | |
| 206421 | Handschutz mit Sturmgriff | SP5K | ||
| Schulterstützen | ||||
| 205586 | Feste Schulterstütze | SP5 | ||
| 217988 | Ausziehbare Schulterstütze (1 Rastung) | SP5 | ||
| 227901 | Ausziehbare Schulterstütze (3 Rastungen), schwarz | SP5 | ||
| 226259 | Ausziehbare Schulterstütze (3 Rastungen), RAL8000 | SP5 | ||
| 984764 | Umklappbare Schulterstütze | SP5 | ||
| 261249 | Umklappbare Schulterstütze | SP5K | ||
| 979448 | Umklappbare und gekröpfte Schulterstütze (Visor Helmet) | SP5 | ||
| 979449 | Umklappbare und gekröpfte Schulterstütze (Visor Helmet) | SP5K | ||
| Visierung | ||||
| 201515 | Drehvisier mit Diopter | SP5 | SP5K | |
| 206407 | Drehvisier mit Rechteckkimme | SP5 | SP5K | |
| 300009 | Visiersteller für Trommelvisier | SP5 | SP5K | |
| Magazinzubehör | ||||
| 206506 | Magazinladehilfe | SP5 | SP5K | |
| 206515 | Magazinentladehilfe | SP5 | SP5K | |
| 222144 | Zweiteilige Magazinklammer | SP5 | SP5K | |
| Trageriemen | ||||
| 205479 | Trageriemenöse, kurz | SP5 | SP5K | |
| 205480 | Trageriemenöse, lang | SP5 | SP5K | |
| 225861 | Bereitschaftstrageriemen R3/3 | SP5K | ||
| 222323 | Trageriemen | SP5 | SP5K | |
| 985692 | Elastischer Trageriemen. 1250 mm Länge | SP5 | SP5K | |
| 968224 | Elastischer Trageriemen. 1250 mm Länge | SP5 | SP5K | |
| 968481 | Elastischer Trageriemen. 1325 mm Länge | SP5 | SP5K | |
| 984515 | Elastischer Trageriemen. 1600 mm Länge | SP5 | SP5K | |
| 299196 | Schulterholster | SP5 | SP5K | |
| 985788 | Fangschnur | SP5 | SP5K | |
| Anbauteile | ||||
| 217810 | Verlängerter Sicherungs-/Feuerwahlhebel links (0-1) | SP5 | SP5K | |
| 226289 | Verlängerter Sicherungs-/Feuerwahlhebel rechts | für alle Abzugsgruppen | SP5 | SP5K |
| 205933 | Abschlusskappe | SP5 | ||
| 206409 | Abschlusskappe | SP5K | ||
| 226216 | Slim Line Handschutz mit HKey-Schnittstellen (inkl. Fingerschutz) | SP5K | ||
| 226210 | Slim Line Handschutz mit HKey-Schnittstellen | SP5 | ||
| 226212 | HKey Picatinny Schiene 54mm, schwarz | SP5 | SP5K | |
| 237809 | HKey Picatinny Schiene 74mm, schwarz | SP5 | SP5K | |
| 226213 | HKey Picatinny Schiene 95mm, schwarz | SP5 | SP5K | |
| 226207 | Spannschiene mit STANAG 4694 Profil, schwarz | SP5 | SP5K | |
| 223483 | Spannschiene mit STANAG 4694 Profil (RAL 8000) | SP5 | SP5K | |
| 206734 | STANAG-Montage mit Schnellverschluss | nur Montagevorrichtung | SP5 | SP5K |
| 217792 | Picatinny Schiene für STANAG-Montage 206734 | SP5 | SP5K | |
| 224347 | Schraube für Picatinny Schiene 217792 | 2 x je Schiene benötigt | SP5 | SP5K |
| Taschen / Koffer | ||||
| 985461 | Tragetasche Cordura (klein) 43 x 31 x 6 cm | SP5 | SP5K | |
| 968246 | Tragetasche Cordura (extratief) 43,5 x 30 x 9 cm | SP5 | SP5K | |
| 946703 | Waffenkoffer | SP5 | SP5K | |
Haftungsausschluss
Die Informationen und Daten dieser Seite wurden sorgfältig recherchiert und stammen im Wesentlichen aus dem offiziellen Handbuch zur vorgestellten Büchse des Herstellers. Trotzdem können alle hier genannten Informationen nur als Anhaltspunkt dienen - im Zweifelsfall zählt der tatsächliche Zustand der vorliegenden Waffe und der fachmännische Rat eines Büchsenmachers. Das vollständige Handbuch kann in der Regel auf unserer Seite heruntergeladen werden.
Falls Daten auf dieser Seite fehlerhaft sein sollten, oder Sie ergänzende Informationen haben, können Sie uns gerne über das Kontaktformular oder direkt per E-Mail kontaktieren.
