Heckler & Koch 300
Auf dieser Seite haben wir für Sie wichtige Informationen und Übersichten zur HK300 zusammengestellt.
Wissenswertes zur Büchse
Technische Daten
| Kaliber | .22 WMR |
| Funktionsprinzip | Rückstoßlader |
| Verschluss | Masse-Verschluss |
| Sicherung | Schlagstücksicherung |
| Abzug | Druckpunktabzug |
| Zuführung | Magazin |
| Magazinkapazität für den Inlandsmarkt | 2 Patronen |
| Magazinkapazität für den Export | 5 und 15 Patronen |
| Maße | |
| Gesamtlänge | 1000mm |
| Lauflänge | 500mm |
| Gewichte | |
| Waffe ohne Magazin | 2,6kg |

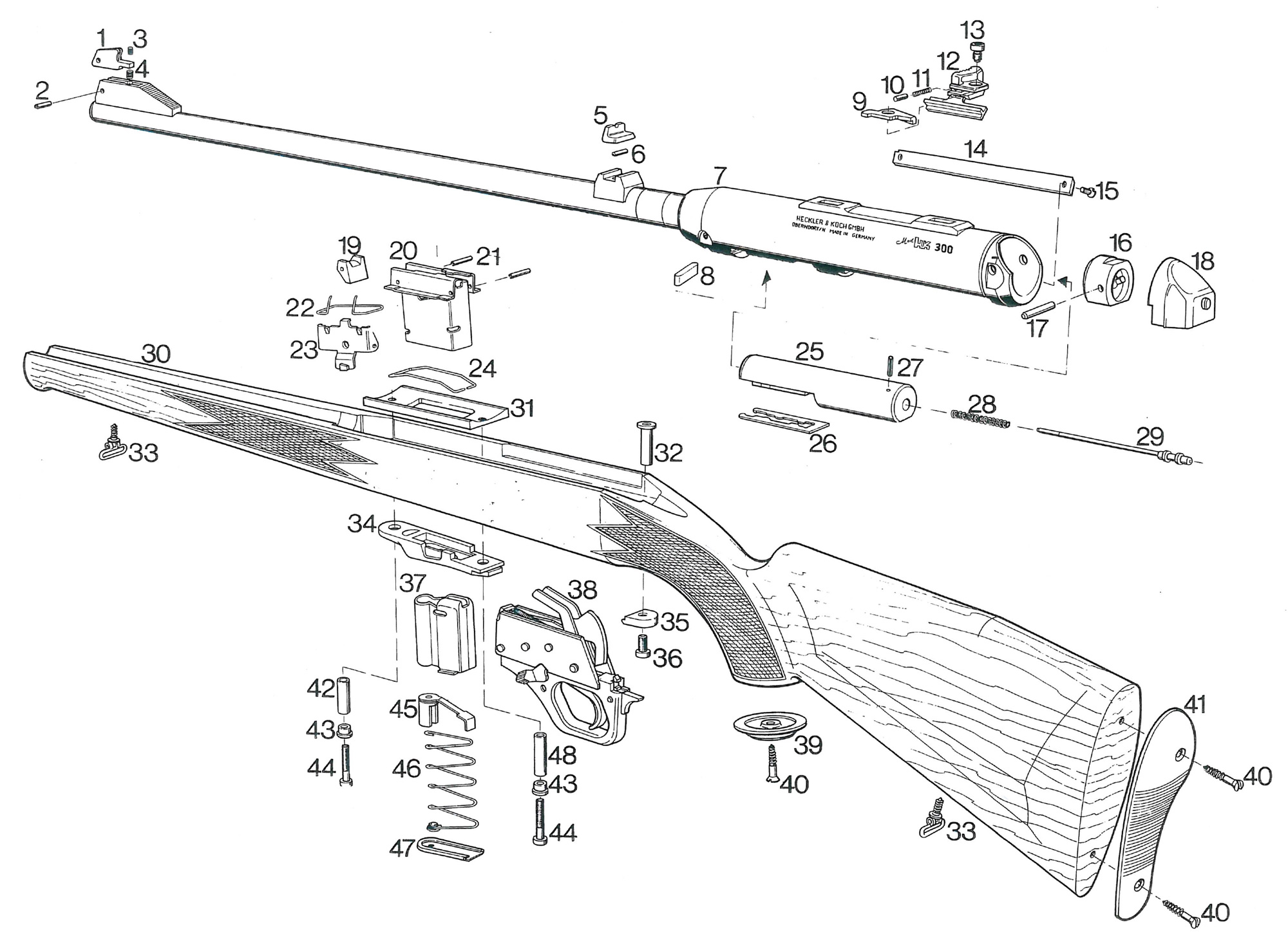

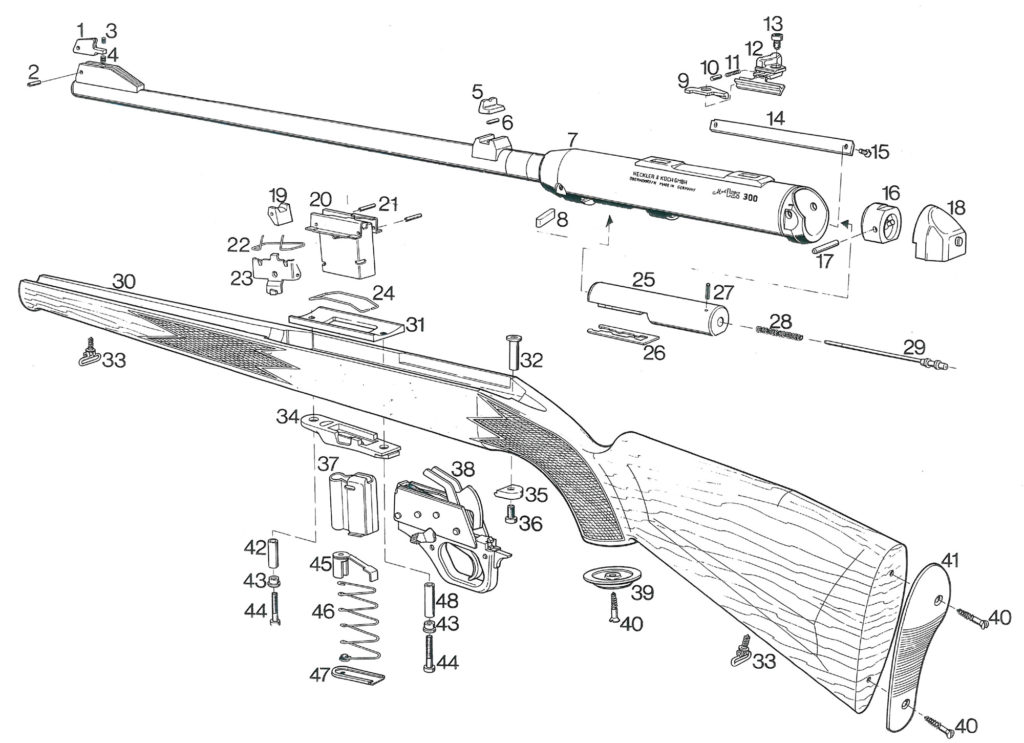

Ersatzteilliste und Explosionszeichnung
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 1 | Korn | |
| 2 | Spannstift 2x6 DIN 1481 | 929900 |
| 3 | Gewindestift | |
| 4 | Druckfeder für Kugelraste | |
| 5 | Visier | |
| 6 | Spannstift 2x8 DIN 1481 | 971493 |
| 7 | Gehäuse mit Rohr | |
| 8 | Passfeder B 10x6x22 DIN 6885 | |
| 9 | Rasthebel | 204260 |
| 10 | Zylinderstift 2H 11x6 DIN 7 | 929282 |
| 11 | Feder für Ladehebel | |
| 12 | Ladehebel mit Schieber | |
| 13 | Zylinderschraube | |
| 14 | Leiste | |
| 15 | Senkschraube, selbstsichernd | |
| 17 | Haltestift | |
| 18 | Kappe, vollständig | |
| 19 | Rampe | |
| 20 | Magazinschacht | |
| 21 | Spannstift 2x16 DIN 1481 | |
| 22 | Haltefeder | |
| 23 | Magazinhalter | |
| 24 | Spannfeder | 204391 |
| 25 | Verschlusskopf | |
| 26 | Auszieher | |
| 27 | Spannstift 2,5x24 DIN 7346 | |
| 29 | Schlagbolzen | 204468 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 30 | Schaft | |
| 31 | Auflage | |
| 32 | Gewindebuchse | 204394 |
| 33 | Riemenbügel | |
| 34 | Deckplatte | |
| 35 | Deckleiste | |
| 36 | Zylinderschraube M5x12 | |
| 37 | Magazinrohr | |
| 38 | Abzugkasten, vollständig | |
| 39 | Käppchen | |
| 40 | Linsensenkholzschraube 5x25 | |
| 41 | Kolbenkappe | |
| 42 | Distanzbuchse, vorn | 204392 |
| 43 | Distanzring | |
| 44 | Zylinderschraube UFK M5x30 | |
| 45 | Zubringer, 2 Schuss | 204453 |
| 46 | Zubringerfeder, montiert | |
| 47 | Magazinboden | 204248 |
| 48 | Distanzbuchse, mitte | 204393 |
| Ohne Abbildung | ||
| 49 | Magazinrohr, 15 Schuss | |
| 50 | Zubringer, 15 Schuss | |
| 51 | Zubringerfeder, 15 Schuss | |
| 2 Schuss Magazin, vollständig | 204457 | |
| 5 Schuss Magazin, vollständig | ||
| 15 Schuss Magazin, vollständig | ||
| Hahn | 204237 | |
| Achse für Hahn | 204236 |
Erkärung:
durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.
farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.
Haftungsausschluss
Die Informationen und Daten dieser Seite wurden sorgfältig recherchiert und stammen im Wesentlichen aus dem offiziellen Handbuch zur vorgestellten Büchse des Herstellers. Trotzdem können alle hier genannten Informationen nur als Anhaltspunkt dienen - im Zweifelsfall zählt der tatsächliche Zustand der vorliegenden Waffe und der fachmännische Rat eines Büchsenmachers. Das vollständige Handbuch kann in der Regel auf unserer Seite heruntergeladen werden.
Falls Daten auf dieser Seite fehlerhaft sein sollten, oder Sie ergänzende Informationen haben, können Sie uns gerne über das Kontaktformular oder direkt per E-Mail kontaktieren.
