Merkel Selbstladebüchse KR1
Wissenswertes zur Büchse
Bedienungsanleitungen im PDF-Format zum Download
Technische Daten
| Kaliber | Standardkaliber: .223 Rem. / .222 Rem. / .243 Win. / 6,5x55SE / 7x64 / 7x57 / 8x64S / .30-06 Spr. / .308 Win. / 8x57IS / 9,3x62 / 7mm-08 Rem. / .270 Win. Magnum: 7mm Rem. Mag. / .300 Win. Mag. / .338 Win. Mag. / .270 WSM / .300 WSM |
| Magazinkapazität | 3 Patronen |
| Verschluss | Drehkopfverschluss |
| Visier, mechanisch | Balkenkorn und Standvisier |
| Abzug | Flintenabzug mit Rückstecher |
| Feuerart | Einzelfeuer |
| Gewichte | |
| Gesamtgewicht | ca. 2,9kg |
| Maße | |
| Gesamtlänge | ab 980mm |
| Lauflänge | Standardkaliber: 565mm (515mm) Magnum: 615mm (565mm) |

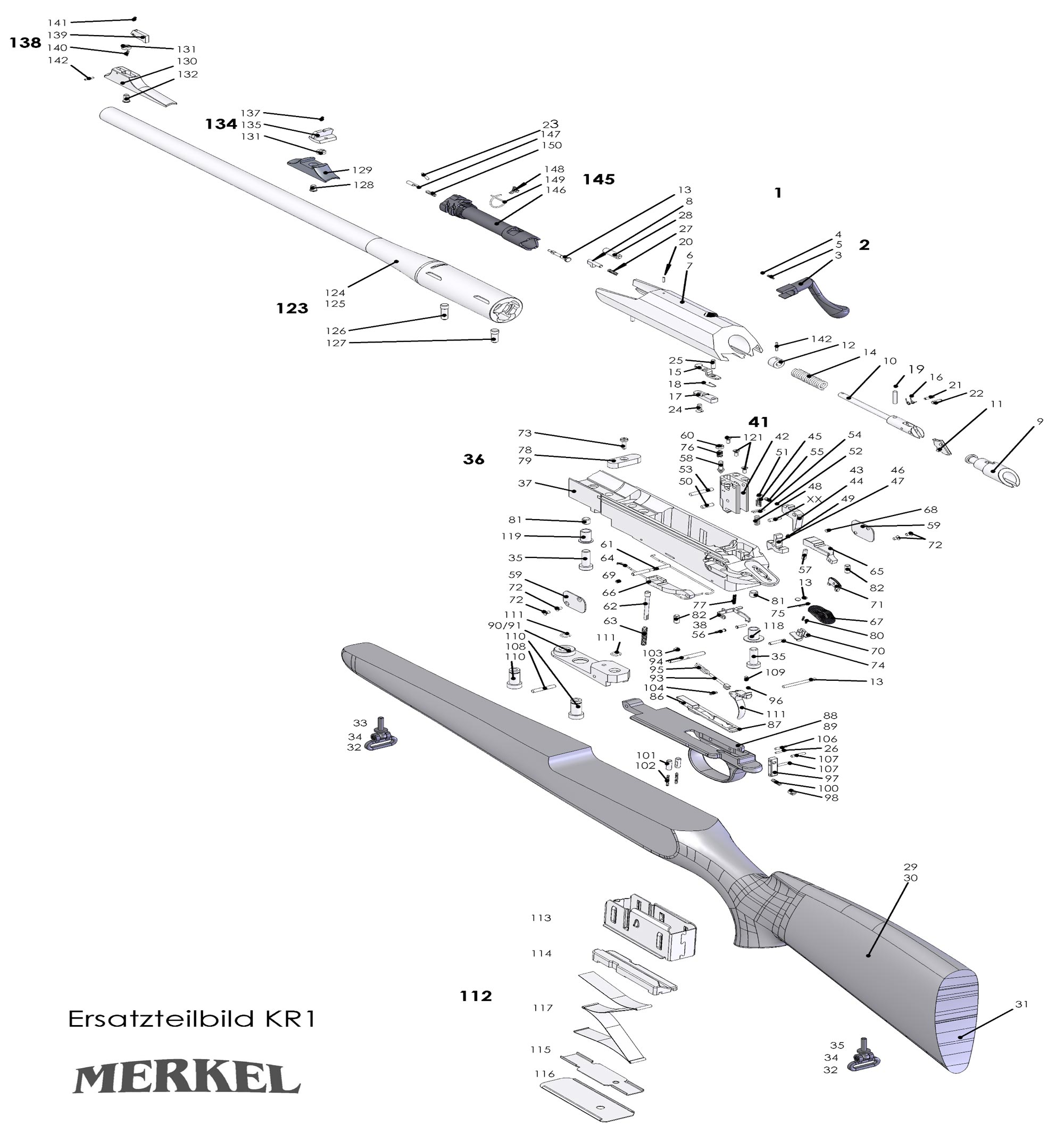

Ersatzteilliste und Explosionszeichnung
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 2 | Kammerstengel vst. KR1 | 207801.01 |
| 3 | Kammerstengel Fgt KR1 | 207801 |
| 4 | Kugel | 4000 497 |
| 5 | Feder | 4001 170 |
| 6 | Verschlussträger KR1 | 207855.01 |
| 7 | Verschlussträger KR1 | 207855 |
| 8 | Arretierbolzen KR1 | 207856 |
| Schlösschen vst. KR1 | 5003 998 | |
| 9 | Schlösschen KR1 | 207859 |
| 10 | Schlagstück KR1 | 207860 |
| 11 | Fangstück KR1 | 207861 |
| 12 | Widerlager KR1 | 207862 |
| 13 | Schlagbolzen KR1 | 207863 |
| 14 | Druckfeder KR1 | 207864 |
| 15 | Sperre KR1 | 207865 |
| 16 | Rückstellfeder KR1 | 207910 |
| 17 | Abdeckung KR1 | 207866 |
| 18 | Formfeder KR1 | 207907 |
| 19 | Zylinderstift | 4001 124 |
| 20 | Spiralspannstift | 4001 125 |
| 21 | Zylinderstift | 4001 126 |
| 22 | Zylinderstift | 4001 127 |
| 23 | Spannstift | 4001 144 |
| 24 | Senkschraube | 4001 129 |
| 25 | Zylinderstift | 4001 130 |
| 26 | Spiralspannstift | 4001 131 |
| 27 | Feder | 4001 174 |
| 28 | Feder-Druckstück | 4001 175 |
| 29 | Schaft vst. | 207833 |
| 31 | Schaftkappe | 4001 160 |
| 32 | Euro-Öse | 4000 766 |
| 33 | Schaftschraube kurz | 4001 168.2 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 34 | Zyl.-Schraube f. Euro-Öse und US-Öse | 4000 767 |
| 35 | Schaftschraube mittel | 4000 934 |
| 36 | Träger vst. KR1 | 207836 |
| 37 | Träger KR1 | 207871 |
| 38 | Sicherung für Klappe KR1 | 207872 |
| 41 | Abzug vst. KR1 | 207821 |
| 42 | Abzugsgehäuse KR1 | 207852 |
| 43 | Stollen KR1 | 207853E |
| 44 | Stollen KR1 | 207853 |
| 45 | Feder KR1 | 203740 |
| 46 | Rastwippe KR1 | 207854E |
| 47 | Rastwippe KR1 | 207854 |
| 48 | Feder KR1 | 203741 |
| 49 | Gewindestift | 4000 013 |
| 50 | Zylinderstift | 4001 130 |
| 51 | Gewindestift | 4001 187 |
| 52 | Kugel | 4001 121 |
| 53 | Zylinderstift | 4001 145 |
| 54 | Spiralspannstift | 4001 123 |
| 55 | Feder Fa. Schweizer | 4001 172 |
| 56 | Bolzen KR1 | 207874 |
| 57 | Druckbolzen KR1 | 207875 |
| 58 | Steuerbolzen KR1 | 207876 |
| 59 | Abdeckung KR1 | 207877 |
| 60 | Schlitzschraube KR1 | 207878 |
| 61 | Achse KR1 | 207879 |
| 62 | Federbolzen KR1 | 207880 |
| 63 | Druckfeder KR1 | 207881 |
| 64 | Formfeder KR1 | 207882 |
| 65 | Schieber rechts KR1 | 207883 |
| 66 | Schieber links KR1 | 207884 |
| 67 | Sicherungsschieber KR1 | 207885 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 69 | Rundschnur Dur 3 | 4001 186 |
| 70 | Bolzen KR1 | 207887 |
| 71 | Sicherungsplatte KR1 | 207888 |
| 72 | Senkschraube | 4001 133 |
| 73 | Zylinderschraube | 4000 779 |
| 74 | Zylinderstift | 4001 134 |
| 75 | Zylinderstift | 4000 159 |
| 76 | Druckfeder KR1 | 203746 |
| 77 | Druckfeder KR1 | 203745 |
| 78 | Passfeder KR1 | 233996 |
| 79 | Passfeder | 4001 138 |
| 80 | Druckfeder KR1 | 203743 |
| 81 | Gewindeeinsatz | 4001 176 |
| 82 | Feder-Druckstück | 4001 177 |
| 83 | Scheibe aus PTFE | 4001 178 |
| 84 | Distanzscheibe 0,1 KR1 | 207808 |
| 85 | Klappdeckel vst. Standard KR1 | 207837 |
| 86 | Drücker vst. KR1 | 207843 |
| 88 | Klappdeckel Standard KR1 | 207889-1 |
| 89 | Klappdeckel KR1 | 207889 |
| 90 | Scharnier KR1 | 207890-1 |
| 91 | Scharnier KR1 | 207890 |
| 92 | Abzugszüngel KR1 | 207891 |
| 93 | Gabel KR1 | 207892 |
| 94 | Achse KR1 | 207893 |
| 95 | Druckfeder KR1 | 207894 |
| 96 | Züngelfeder KR1 | 207895 |
| 97 | Rast KR1 | 207896 |
| 98 | Rastschraube KR1 | 207897 |
| 99 | Schenkelfeder KR1 | 207898 |
| 100 | Druckfeder KR1 | 203747 |
| 101 | Druckbolzen KR1 | 203748 |
| 102 | Druckfeder KR1 | 203749 |
| 103 | Sechskantmutter | 4001 140 |
| Zeichnung | Benennung | Ersatzteil-Nr. |
|---|---|---|
| 104 | Zylinderstift | 4001 141 |
| 105 | Zylinderstift | 4001 142 |
| 106 | Zylinderstift | 4001 188 |
| 107 | Spannstift | 4001 144 |
| 108 | Zylinderstift | 4001 145 |
| 109 | Gewindestift | 4001 146 |
| 110 | Schraube KR1 | 207850 |
| 111 | Sprengring | 4001 115 |
| 118 | Distanzbuchse KR1 | 207851 |
| 119 | Distanzbuchse KR1 | 207911 |
| 120 | Zylinderschraube | 4000 008 |
| 121 | Senkschraube | 4001 116 |
| 122 | Zylinderschraube | 4001 117 |
| 126 | Gewindebolzen KR1 | 207908 |
| 127 | Gewindebolzen KR1 | 207909 |
| 128 | Bolzen M4X6 | 4001 132 |
| 129 | Visierfuß KR1 | 207812 |
| 130 | Kornhalter KR1 | 207814 |
| 131 | Schlitzmutter SLB / KR1 | 218636 |
| 132 | Bolzen M4X6 | 4001 132 |
| 133 | Visierung vst. Standard (Satz) ST-Visierung | 207842 |
| Visierung vst. Drückjagd (Satz) LP-Visierung | 207847 | |
| 134 | Visier Standard, Satz KR1 | 207813 |
| 138 | Korn Standard, Satz KR1 | 207811 |
| 142 | Spiralspannstift | 4001 135 |
| 144 | Sechskant-Winkelschrauben | 4001 122 |
| 147 | Auswerfer KR1 | 207858 |
| 148 | Auszieher Standard | 218630 |
| 148 | Auszieher Magnum | 218769 |
| 148 | Auszieher 6,5X55/.30-06 Win. | 233983 |
| 148 | Auszieher .223 Rem | 233984 |
| 149 | Feder SLB | 218635 |
| 150 | Feder KR1 | 203742 |
Magazinübersicht
| Magazin, vollständig | Magazingehäuse | Zubringer | Magazinboden | Einlage | Zubringerfeder | Einsatz | Reduzierung | |
|---|---|---|---|---|---|---|---|---|
| 3 Schuss | ||||||||
| .30-06 / 7x64 / 8x57IS / 6x55 / 7x57 / .270 Win | 207838 | 207900 | 207901 | 207903 | 207902 | 207904 | ||
| 7mm Rem Mag / .338 Win Mag / .300 Win Mag | 207905 | 207906 | 207903 | 207902 | 207904 | |||
| 9,3x62 | 207845 | 207826 | 207901 | 207903 | 207902 | 207904 | ||
| .308 Win / .243 Win / 7mm-08 Rem | 207846 | 207912 | 207913 | 207903 | 207902 | 207914 | ||
| .222 Rem / .223 Rem | 233997 | 234973 | 233995 | 207903 | 207902 | 233998 | 233994 | |
| .300 WSM / .270 WSM | 234970 | 234971 | 234972 | 207903 | 207902 | 207914 | 207915 |
