Heckler & Koch MR223

Das HK MR223 ist die zivile Halbautomaten-Version des vielseitigen HK 416. Die Büchse im Kaliber 5,56 × 45 mm NATO vereint militärisch erprobte Zuverlässigkeit mit sportlicher Präzision: Gas­kolbenantrieb, freischwingender Lauf und STANAG-Schiene bilden die Basis. Ein riesiges Ökosystem aus Handschutz-Modulen, verstellbaren Schäften, Wettbewerbsabzügen und Optik­lösungen erlaubt eine maßgeschneiderte Konfiguration für IPSC, Jagd oder dynamisches Schießtraining.

Wissenswertes zur Büchse

Auf dieser Seite finden Sie umfangreiche Teilelisten, Explosionszeichnungen und weitere Informationen zur Heckler & Koch MR223, der zivilen Sportversion der HK416. Von der HK MR223 gibt es diverse Versionen, die sich in Größe und Details unterscheiden. Grundsätzlich überschneiden sich die meisten Ersatzteile über alle Modelle, sodass Sie sich an den hier zur Verfügung gestellten Listen orientieren können. Bitte prüfen Sie dennoch, ob das hier angegebene Ersatzteil mit dem Teil in der vorliegenden Waffe übereinstimmt.

Alle Angaben dieser Seite beziehen sich grundsätzlich auf die Version MR223 A3.

Abweichende Teile anderer Varianten sind entsprechend gekennzeichnet.

Technische Daten

MR223 A3
Kaliber.223 Rem.
Funktionsprinziphalbautomatischer Gasdrucklader
Verschlusssystemverriegelter Drehkopfverschluss
PatronenzuführungMagazin, siehe Magazinübersicht
Hülsenauswurfrechts
FeuerartEinzelfeuer
Abzugskraftca. 25 N
Lauf6-fach Zug / Feldprofil mit Rechtsdrall
Abmessungen
Länge, max.948 mm
Länge, min.852 mm
Breite74 mm
Höhe191 mm (ohne Visier)
Rohrlänge420 mm (ohne Feuerdämpfer)
Visierabstand371 mm
Gewichte
Waffe ohne Magazinca. 3734 g
Magazin, 10 Patronen (leer)ca. 140 g
Magazin, 10 Patronen (gefüllt)ca. 265 g

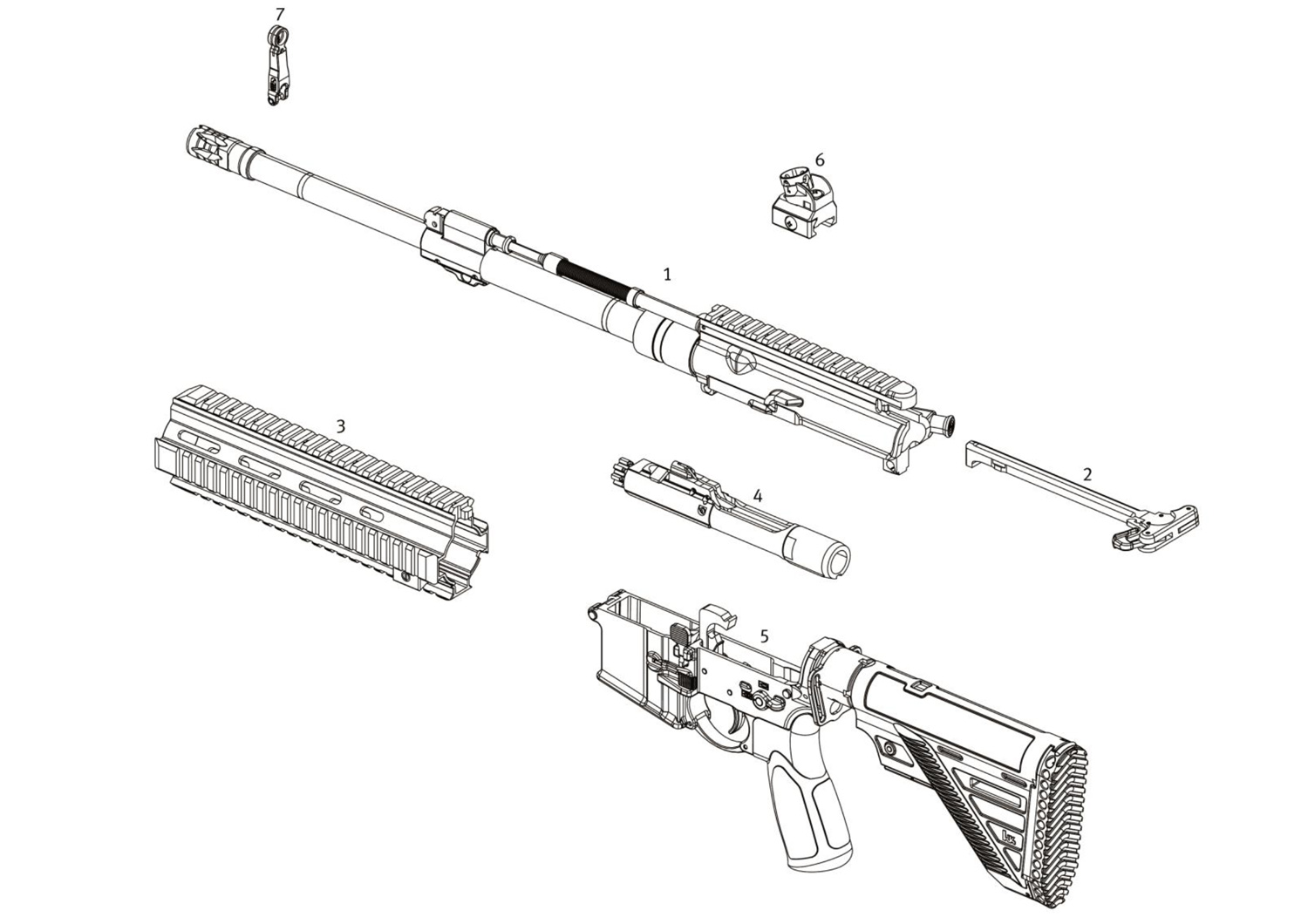

Baugruppen, Ersatzteillisten und Explosionszeichnung

Baugruppen

ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Baugruppe A. Gehäuseoberteil
1Gehäuseoberteil, vollst.237567237609
Baugruppe B. Durchladehebel
2Durchladehebel, vollst.235028237494
Baugruppe C. Handschutz
3Handschutz, vollst.237599237611
Baugruppe D. Verschluss
4Verschluss, vollst.236268
Baugruppe E. Gehäuseunterteil
5Gehäuseunterteil, vollst.237598237610
Baugruppe F. Visierung
6Drehvisier, vollst.233197
7Klappkorn, vollst.236305

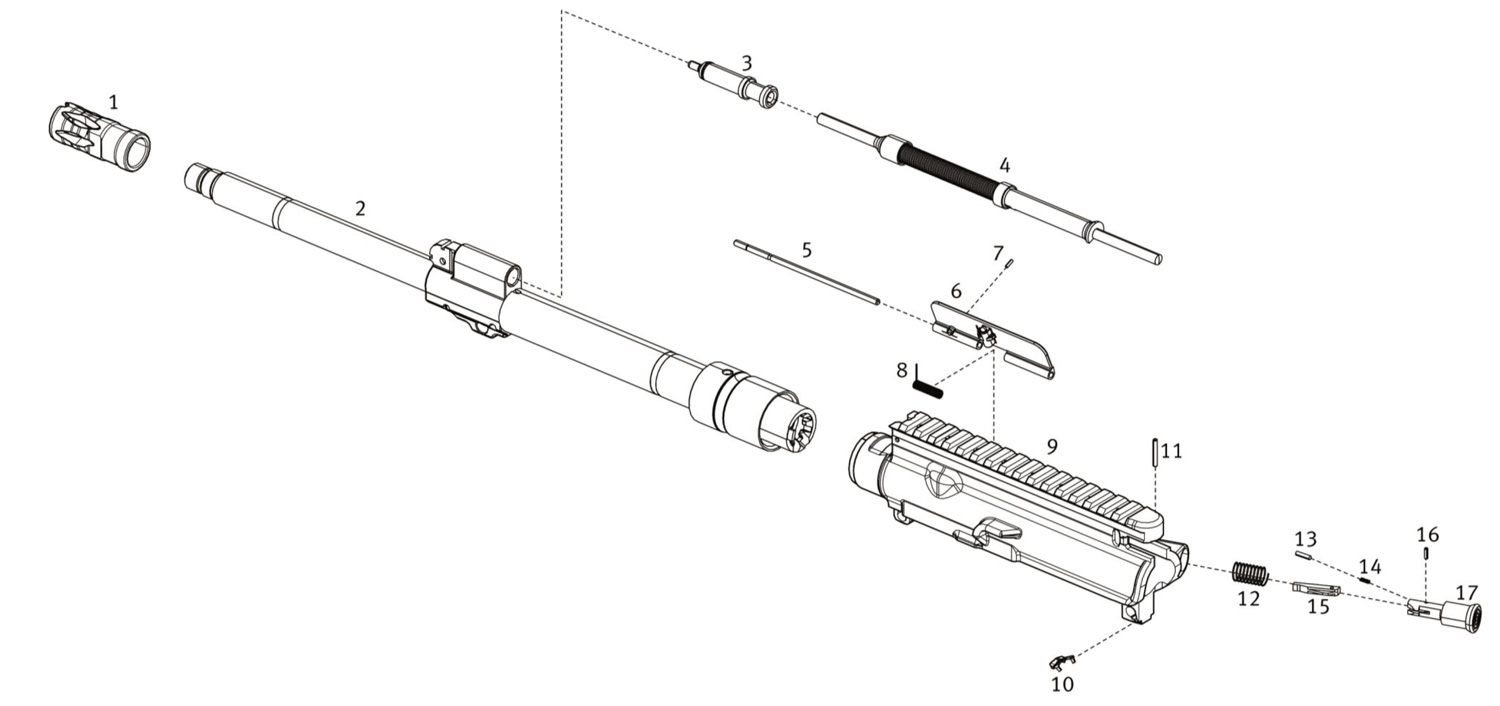

A. Gehäuseoberteil

ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Gehäuseoberteil, vollst. (Pos. 1 - 17)237567237609
1Mündungsfeuerdämpfer237016
2Rohr, vollst.237600
Spannhülse für Gasblock979245
3Gaskolben, vollst.205381
4Antriebsstange, vollst.203648
5Achse für Deckel203633
6Deckel für Auswurffenster, vollst.203626237300
7Spannstift979290
8Schenkelfeder203632
9Gehäuseoberteil, mont.237608237612
10Blattfeder237357
11Spannstift für Schließhilfe979313
12Druckfeder für Schließhilfe203635
Schließhilfe, vollst. (Pos. 13 - 17)203599
13Druckbolzen für Schließhilfe203637
14Druckfeder für Druckbolzen203636
15Raststück für Schließhilfe203601
16Spannstift für Raststück979293
17Drücker, vollst.203600

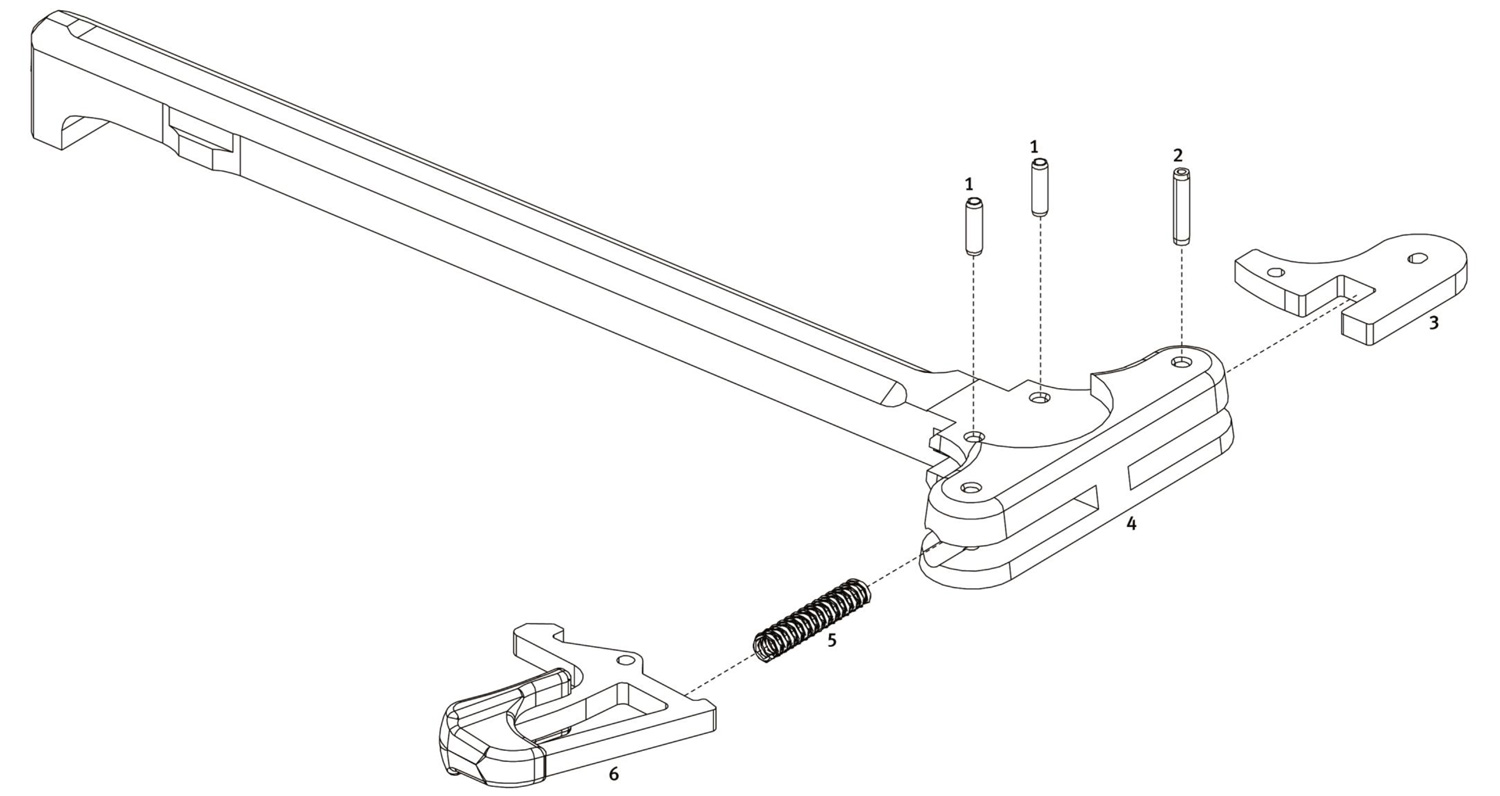

B. Durchladehebel

ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Durchladehebel, vollst. (Pos. 1 - 6)235028237494
1Spannstift (2x)236299
2Spannstift für Platte928077
3Platte227678
4Durchladehebel235232237500
5Druckfeder für Klinke203640
6Klinke, vollst.235377

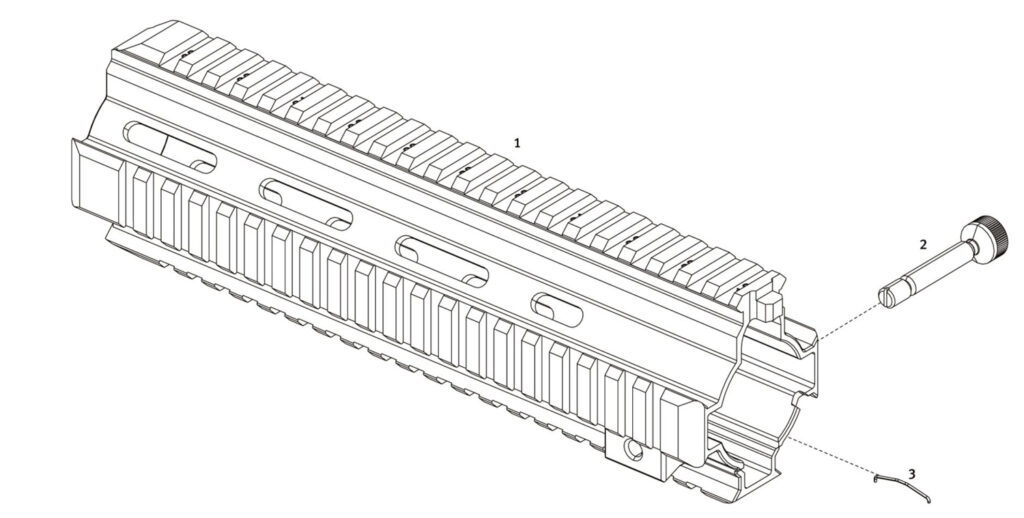

C. Handschutz

ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Handschutz, vollst. (Pos. 1 - 3)237599237611
1Handschutz237602237614
2Halteschraube für Handschutz236202
3Formfeder233186

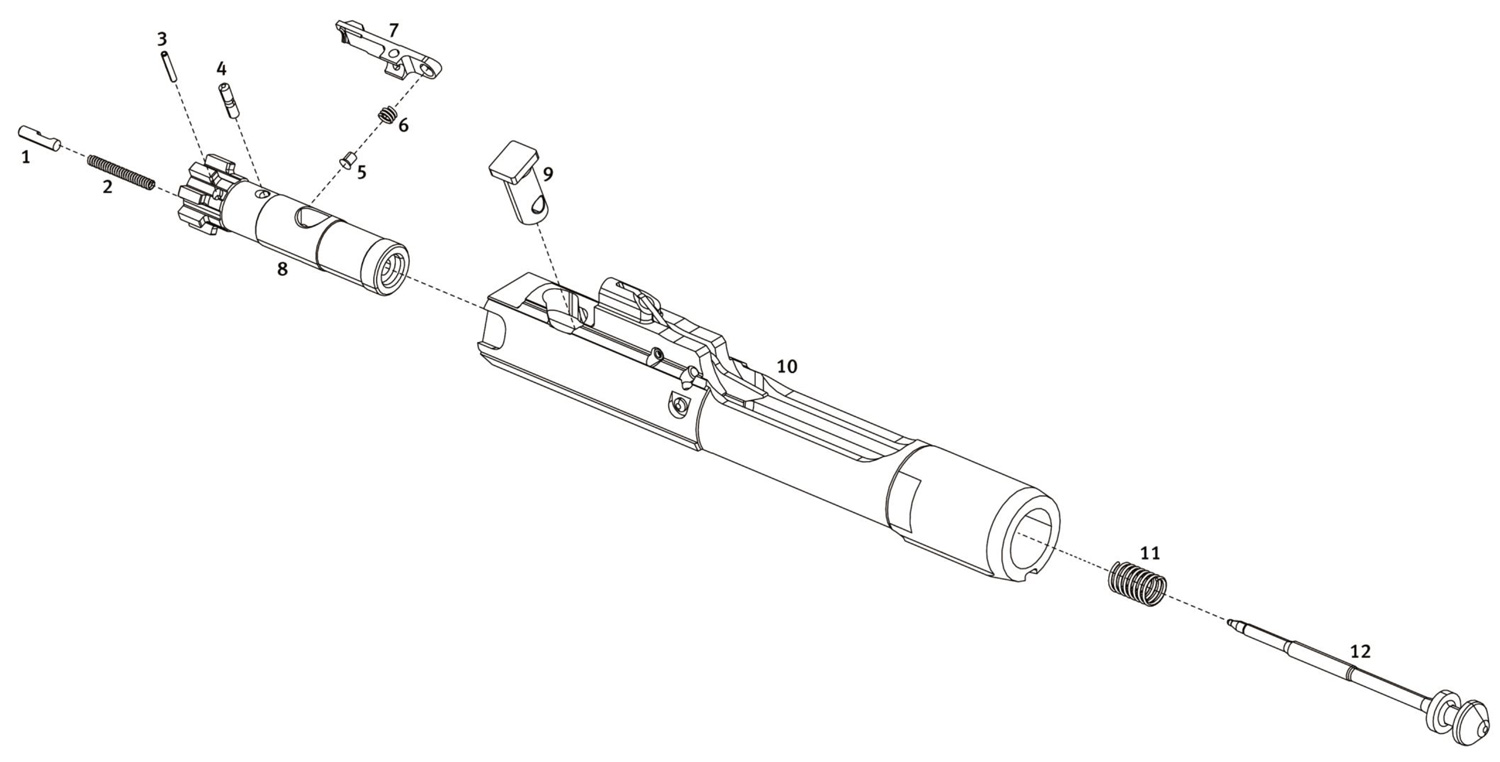

D. Verschluss

ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Verschluss, vollst. (Pos. 1 - 12)236268
Verschlusskopf, vollst. (Pos. 1 - 8)235604
1Ausstoßer233109
2Druckfeder für Ausstoßer233110
3Spannstift236320
4Achse für Auszieher203569
5Gummibolzen207779
6Druckfeder für Auszieher205407
7Auszieher233108
8Verschlusskopf
9Steuerbolzen233112
10Verschlussträger, mont.236266
11Druckfeder für Schlagbolzen233674
12Schlagbolzen233703

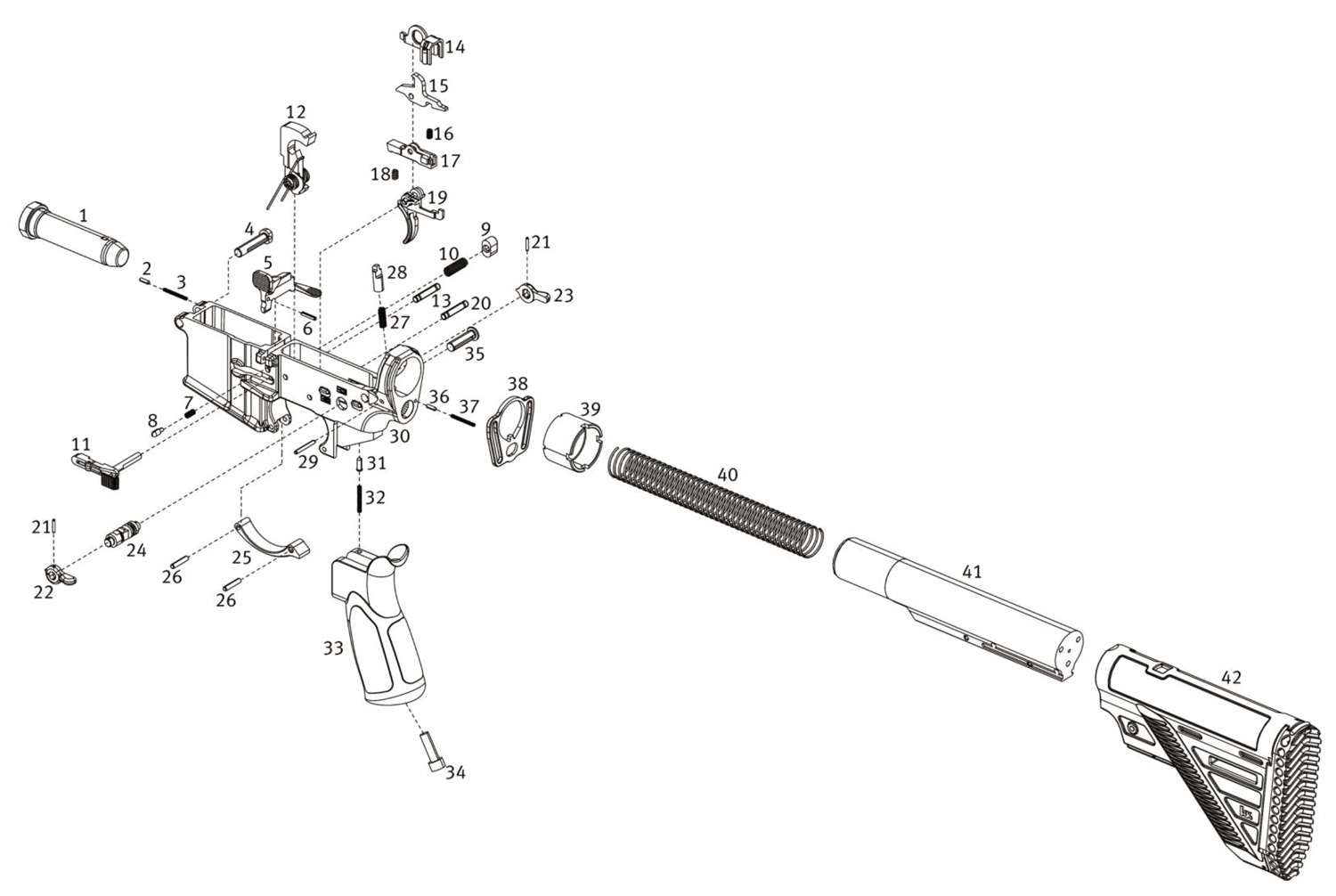

E. Gehäuseunterteil

ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
Gehäuseunterteil, vollst. (Pos. 1 - 42)237598237610
1Puffer, vollst.203570
Gehäuseunterteil, mont. (Pos. 2 - 34)237601237613
2Raststift für Haltebolzen233115
3Druckfeder für Raststift233116
4Haltebolzen, vorne233114
5Verschlussfanghebel237090
6Spannstift für Verschlussfanghebel979292
7Druckfeder für Druckstift233132
8Druckstift233131
9Drücker für Magazinhalter233127
10Druckfeder für Drücker233126
11Magazinhalter, vollst.237323
12Hahn, vollst.235627
13Achse für Hahn227886
14Brücke203593
15Unterbrecher227695
16Druckfeder233149
17Abzugsstollen235731
18Druckfeder235000
19Abzug235732
20Achse für Abzug227886
21Spannstift für Sicherungshebel (2x)975415
22Sicherungshebel, links236211236503
23Sicherungshebel, rechts236212236502
[A1] Sicherungshebel links/rechts227870
ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
24Sicherungswalze236274
25Abzugbügel237387237354
[A1] Abzugsbügel flach233153
26Spannstift für Abzugsbügel979294
27Druckfeder für Haltebolzen233121
28Haltebolzen für Puffer233120
29Spannstift für Haltebolzen986544
30Gehäuseunterteil237604237616
31Raststift236687
32Druckfeder für Raststift233136
33Griff V2227610236501
34Schraube979522
35Haltebolzen, hinten233117
36Raststift für Haltebolzen233115
37Druckfeder für Raststift233116
38Platte mit Schlitzösen235850
Platte mit Riemenösen227675
Platte mit Riemenösen und Ösenbolzen236240
Flush-Cup QD-Endplatte257609
[A1] Platte233164
39Mutter für Verlängerung236733
40Schließfeder233166
41Verlängerung, vollst. / Pufferrohr236751237361
42Schulterstütze, vollst.236720237082

Erklärung:

durchgestrichen = Ersatzteil wird von Heckler & Koch nicht mehr vertrieben und kann somit leider nicht mehr angeboten werden.

farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir direkt im Shop.

Magazinübersicht

Magazin,
vollständig,
schwarz		Magazin,
vollständig,
grünbraun
(RAL8000)		Magazin,
vollständig,
sandbraun		MagazingehäuseZubringerMagazinfederBodenhalterMagazinboden, schwarz
2 Patronen237666
5 Patronen237667
10 Patronen235642235643251771235644251773251775
20 Patronen233609
30 Patronen251770
HK Gen3 Magazin, 10 Patronen263093263094263095
HK Gen3 Magazin, 20 Patronen263090263091263092
HK Gen3 Magazin, 30 Patronen250068261999262093

Reinigungsgerät

ZeichnungBenennungErsatzteil-Nr.
Reinigungsset MR223 (standard)236990
Reinigungsset MR223 (erweitert)237448
Reinigungsschlaufe979926
enthalten in
236990 standard		enthalten in
237448 erweitert
1Tasche für Reinigungsgerät975256x
1Tasche für Reinigungsgerät975244x
2Patronenlager-Reinigungsbürste975375xx
3Rohr-Reinigungsbürste985523xx
4Ölbürste985525xx
5Verlängerungsstangen975262xx
6Dochthalter975261xx
7Griff, drehbar975263xx
8Reinigungsdocht, 6-fädig962017xx
9Ölflasche, gefüllt974924xx
10Reinigungsbürste für Verlängerung, Bronze974457x
11Ölbürste für Verlängerung974456x
12Reinigungsbürste für Patronenlager und Verriegelungsstück975260x
13Reinigungsbürste, Messing979769x
14Reinigungsbürste974187x
15Putzstockführung237022x
16Pinsel, Naturhaar979766x
17Pinsel, Kunststoff975243x
18Reinigungsschlauch979926x
19T-Griff975264x
20Reinigungstuch974113x

MR223 A3 Zubehör-Programm

Die folgende Tabelle gibt einen Überblick über Zubehör und erweiterte Ausrüstung für das HK MR308-System und orientiert sich im Wesentlichen am offiziellen Zubehör-Programm von Heckler & Koch. Viele Artikel können beschafft werden oder sind sogar schon im Sortiment aufgenommen (erkennbar am farbigen Link). Einige Artikel können von uns nicht vertrieben werden, sind nicht mehr lieferbar oder (gesetzlich) dem Militär/Behördenbereich vorbehalten. Um einen Gesamtüberblick über die Möglichkeiten der MR308 Systems zu erhalten, wurden diese Artikel trotzdem in die Tabelle mit aufgenommen.

farbiger Link = Verlinkung zur Produktseite, diesen Artikel führen wir schon direkt im Shop.

Ersatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000		BennenungBemerkungGeeignet für Variante
Griffe
227610236501Griff V213"16,5"20"
234671237524Griff V4 mit Staufach für Batterien13"16,5"20"
260571237857Griff V7 mit Staufach für Werkzeug13"16,5"20"
251450237858HK Sturmgriff13"16,5"20"
968869967632Sturmgriff mit integriertem Zweibein13"16,5"20"
237534237636Ergo Griff, Kunststoff13"16,5"20"
256694256528Adaptive Battle Grip mit Staufach für Werkzeug

Weitere Farben:
256529 Sandbraun256531 Sniper Grey247713 FDE
256548256533Rüstsatz für Adaptive Battle Grip (2 x Griffschalen und 1 x Griffstück je Größe S und L)

Weitere Farben:
256534 Sandbraun256541 Sniper Grey247739 FDE
Schulterstützen
237550237346Slim Line Schulterstütze13"16,5"20"
235916236394Schulterstütze konkav mit Staufach und Bowdenzug13"16,5"20"
237588237587Umrüstsatz Schulterstütze Typ G28 (nur für Variante MR308 A0)
bestehend aus:
Schulterstütze mit Wangenverstellung Typ G28
Verlängerung für Schulterstütze G28
Erweiterte Mutter für Pufferrohr		13"16,5"20"
237538236623Schulterstütze mit Wangenverstellung Typ G2813"16,5"20"
237539237400Verlängerung für Schulterstütze G2813"16,5"20"
236544Erweiterte Mutter für Pufferrohr13"16,5"20"
227379237083Verlängerter Verstellhebel für Schulterstütze13"16,5"20"
235338Schulteranlage, konvex verliersicher mit Bowdenzug13"16,5"20"
235361Schulteranlage, konkavverliersicher mit Bowdenzug13"16,5"20"
978584Band für Schulterstütze13"16,5"20"
Anbauteile und Zubehör
227491236632Ladehebel, verlängert, links13"16,5"20"
236205237021Ladehebel, verlängert, rechts13"16,5"20"
226212223458HKey Picatinny Schiene 54mm13"16,5"20"
237809237811HKey Picatinny Schiene 74mm13"16,5"20"
226213223459HKey Picatinny Schiene 95mm13"16,5"20"
211344237871Gummischutzleiste für Picatinny/STANAG Profil, 45mm13"16,5"20"
211343976316Gummischutzleiste für Picatinny/STANAG Profil, 95mm13"16,5"20"
211087237872Gummischutzleiste für Picatinny/STANAG Profil, 195mm13"16,5"20"
235576Schutzleistensatz für Picatinny/STANAG Profil (3 Schienen)
bestehend aus:
2x 203617 Schutzleiste für Picatinny/STANAG Profil
1x 235578 Schutzleiste für Picatinny/STANAG Profil (mit Aussparung)		13"16,5"20"
203617Schutzleiste für Picatinny/STANG Profil13"16,5"20"
235578Schutzleiste für Picatinny/STANG Profil (mit Aussparung)13"16,5"20"
236518Schutzleistensatz für Picatinny/STANAG Profil (3 Schienen)
bestehend aus:
1x 236516 Schutzleiste für Picatinny/STANG Profil
1x 236517 Schutzleiste für Picatinny/STANG Profil (mit Aussparung)
1x 236722 Schutzleiste für Picatinny/STANG Profil (kurz)		13"16,5"20"
236516Schutzleiste für Picatinny/STANG Profil13"16,5"20"
236517Schutzleiste für Picatinny/STANG Profil (mit Aussparung)13"16,5"20"
236722Schutzleiste für Picatinny/STANG Profil (kurz)13"16,5"20"
237676237618Picatinny Handschutz (9“)13"16,5"20"
237807237687Picatinny Handschutz (12,9“)16,5"20"
237846236375Picatinny Handschutz G28 mit integriertem Klappkorn (33 mm Visierlinie)16,5"20"
237813237880Slim Line Handschutz mit HKey-Schnittstellen13"16,5"20"
239674239676Slim Line Handschutz mit Hkey-Schnittstellen, lang16,5"20"
227684236519Hülsenfangsack13"16,5"20"
Riemenhalter und Trageriemen
233770Platte (ohne Riemenösen, ohne Einhängung/Ösenbolzen)13"16,5"20"
227383Platte mit Schlitzösenfür Trageriemen 227482 und 23472313"16,5"20"
235934Platte mit Schlitzösen und Ösenbolzenfür Trageriemen 23590313"16,5"20"
900942Flush-Cup QD-Adapter für HKey-Schnittstelle[alte Nummer: 949860]13"16,5"20"
949861Flush-Cup QD-Adapter für Slim Line Schulterstütze13"16,5"20"
250059HKey-Riemenhalter, 360° drehbar13"16,5"20"
255281HKey-Riemenhalter, 180° drehbar13"16,5"20"
236064Adapter für Trageriemen13"16,5"20"
237250Adapter mit drehbarer Riemenösefür Trageriemen 23472313"16,5"20"
237235Adapter mit drehbarer Riemenöse und Innensechskantschraubefür Trageriemen 23472313"16,5"20"
234723Trageriemen mit Schnellverschluss, 38 mm breitfür Adapter 237250, 23723513"16,5"20"
235903Trageriemen mit Schnellverschluss, 32 mm breitfür Adapter 237250, 237235 und Platte 23593413"16,5"20"
227482Trageriemen mit Schnellverschluss ohne Haken, 38 mm breitfür Platte 22738313"16,5"20"
236548Trageriemenöse für Trageriemen 236604, 97400913"16,5"20"
974009Trageriemen, 35 mm breit13"16,5"20"
985692Elastischer Trageriemen. 1250 mm Länge
968224Elastischer Trageriemen. 1250 mm Länge, grün
968481Elastischer Trageriemen. 1325 mm Länge
984515Elastischer Trageriemen. 1600 mm Länge
Feuerdämpfer
236689Mündungskappefür Käfigdämpfer 237803 und 21171913"16,5"20"
211013254061Mündungskappe13"16,5"20"
211719Feuerdämpfer / Käfigdämpfer 30 NmSchalldämpferschnittstelle für 974605, 94799713"16,5"20"
237803Feuerdämpfer / Käfigdämpfer 45 Nmbehördliche Version als Alternative zu 21171913"16,5"20"
237016Präzisionsoptimierter Feuerdämpfer13"16,5"20"
234182Mündungsfeuerdämpfer für ROTEX-Schalldämpfer13"16,5"20"
Visierung
227635Trommelvisier (28,4 mm Visierlinie)13"16,5"
227666Trommelvisier (28,4 mm Visierlinie)20"
233210Korn zu Trommelvisier (28,4 mm Visierlinie)13"16,5"20"
203622Offenes Klappkorn zu Trommelvisier (28,4 mm Visierlinie)13"16,5"
236305Geschlossenes Klappkorn zu Trommelvisier (28,4 mm Visierlinie)13"16,5"
300009Visiersteller für Trommelvisier13"16,5"20"
227657236612Schnellwechselvisier (2 mm Ø Lochkimme, 33 mm Visierlinie)13"16,5"20"
235334Schnellwechselvisier (3 mm Ø Lochkimme, 33 mm Visierlinie)13"16,5"20"
236692Schnellwechselvisier, verliersicher (3 mm Ø Lochkimme, 33 mm Visierlinie)13"16,5"20"
235251Offenes Klappkorn zu Schnellwechselvisier (33 mm Visierlinie)13"16,5"
235905Geschlossenes Klappkorn zu Schnellwechselvisier (33 mm Visierlinie)13"16,5"
239620Abklappbares Korn (33 mm Visierlinie)13"16,5"20"
235722Optikhalter für Optiken mit Tubus Ø 30 mm13"16,5"20"
235715Optikhalter für Optiken mit Tubus Ø 34 mm13"16,5"20"
235842Rail-Aufsatz Optikhalter für Optiken mit Tubus Ø 34 mm13"16,5"20"
235693Optikhalter für Optiken mit STANAG Schnittstelle13"16,5"20"
237066Zieleinrichtung S&B 3-20x50 PMII. Set
bestehend aus:
237078 Zielfernrohr S&B 3-20x50 PMII inkl. Montage
237074 Rotpunktvisier Aimpoint Micro-T1. Set
Zweibein
978521Harris Zweibein, verstellbar von 15-23 cm, 6 StufenVoraussetzung:
233719 Picatinny Adapter, schwarz236614 Picatinny Adapter, RAL8000		13"16,5"20"
978499Harris Zweibein, verstellbar von 15-23 cm, stufenlosVoraussetzung:
233719 Picatinny Adapter, schwarz236614 Picatinny Adapter, RAL8000		13"16,5"20"
985714Harris Zweibein, verstellbar von 23-33 cm, stufenlosVoraussetzung:
233719 Picatinny Adapter, schwarz236614 Picatinny Adapter, RAL8000		13"16,5"20"
233719236614Picatinny Adapter für Harris Zweibein13"16,5"20"
Koffer
970329236650Transportkoffer Waffe Peli-1770 mit Schaumstoffeinlage13"16,5"20"
976471Langwaffenkoffer Modell MegaLine13"16,5"20"
978524Peli 1750 Langwaffenkoffer (LxBxT: 134,6 x 40,6 x 15,5 cm)13"16,5"20"

Haftungsausschluss

Die Informationen und Daten dieser Seite wurden sorgfältig recherchiert und stammen im Wesentlichen aus dem offiziellen Handbuch zur vorgestellten Büchse des Herstellers. Trotzdem können alle hier genannten Informationen nur als Anhaltspunkt dienen – im Zweifelsfall zählt der tatsächliche Zustand der vorliegenden Waffe und der fachmännische Rat eines Büchsenmachers. Das vollständige Handbuch kann in der Regel auf unserer Seite heruntergeladen werden.

Falls Daten auf dieser Seite fehlerhaft sein sollten, oder Sie ergänzende Informationen haben, können Sie uns gerne über das Kontaktformular oder direkt per E-Mail kontaktieren.

ZeichnungBenennungErsatzteil-Nr.
Schwarz		Ersatzteil-Nr.
RAL8000
1Korn, vollst.233210
Klappkorn, vollst. (Pos. 2 - 9)203622
2Kornhalter203623
3Arretierung für Korn235319
4Achse für Korn203642
5Spannstift979397
6Druckfeder203588
7Hülse für Druckfeder203625
8SL-Sicherung986551
9Korn203620
10Visier 16,5", vollst.227635
11Visier 20", vollst.227663
12Klappvisier, vollst.227657236612
